Описание установки Вентс ВУЭ2 150 П ЕС Комфо
Подвесная установка приточно вытяжная Вентс ВУЭ2 150 П ЕС Комфо представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло и влага вытяжного воздуха передаются приточному воздуху в двух пластинчатых рекуператорах. Применяется в системах вентиляции и кондиционирования помещений различного назначения. Установка отличается очень низким уровнем шума благодаря размещению вентиляторов между двумя рекуператорами, а также применению ЕС моторов. Низкое энергопотребление и высокий коэффициент рекуперации установки удовлетворяют самые высокие требования рынка. Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм.
Корпус приточно-вытяжной установки Вентс ВУЭ2 150 П ЕС Комфо
Изготовлен из алюмоцинковой стали. Внутренняя тепло- и звукоизоляция из вспененного полипропилена толщиной 10 мм.
Фильтр Вентс ВУЭ2 150 П ЕС Комфо
Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.
Двигатель установки Вентс ВУЭ2 150 П ЕС Комфо
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочими колесами с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90 %).
Рекуператор приточно-вытяжной установки Вентс ВУЭ2 150 П ЕС Комфо
В установке применяются два рекуператора из полимеризированной бумаги, передающие явную и скрытую теплоту от одного воздушного потока другому. Они являются устойчивыми к обморожению и не производят конденсата. Установки с таким типом рекуператоров рекомендуется применять в помещениях, оборудованных кондиционерами.

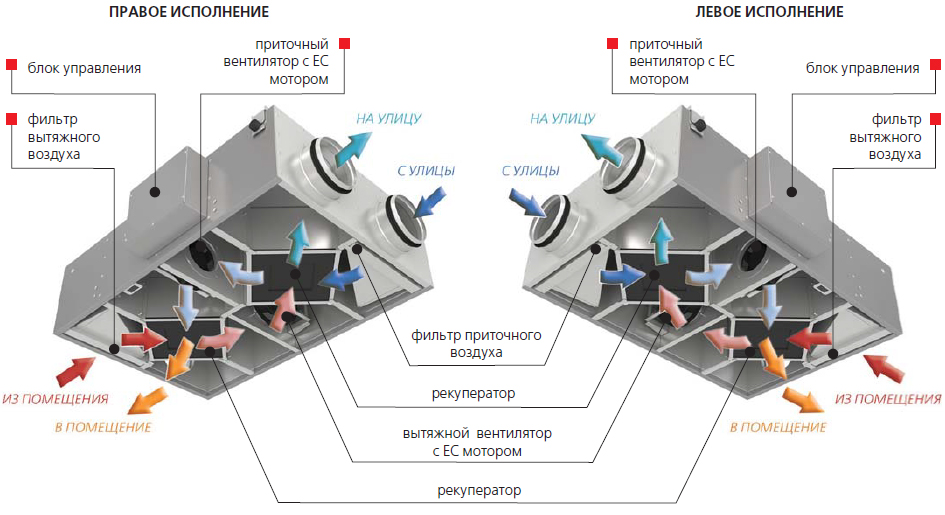

Конструкция установки Вентс ВУЭ2 150 П ЕС Комфо
Управление и автоматика Вентс ВУЭ2 150 П ЕС Комфо
Установка оснащена встроенной системой автоматики с управлением при помощи многофункционального настенного или беспроводного пультов дистанционного управления (входит в комплект поставки).
Функции управления и защиты:
- Включение/выключение установки с пульта управления
- Три скорости вентиляторов. Каждая скорость настраивается на этапе наладки
- Вход для сигнала аварии от системы пожарной сигнализации
- Защита рекуператора от обмерзания путем отключения приточного вентилятора на время оттаивания
- Релейный вход для подключения датчика СО2/влажности/IAQ или любого другого сенсора, по сигналу которого установка переключается на максимальную скорость
- Контроль засорения фильтров по счетчику моточасов
- Настройка работы установки по недельному таймеру.
Контролируемая вентиляция по потребности:
Установка оборудована контактом для релейного сигнала от внешнего датчика. Работа установки по внешнему датчику (например, по датчику СО2), позволяет существенно сократить энергопотребление.
Алгоритм работы можно рассмотреть на примере работы с датчиком СО2:
Когда в квартире никого нет, уровень СО2 низкий, и нет необходимости в интенсивной вентиляции.
Установка работает на минимальной скорости для "постоянного проветривания" помещений. Когда в помещении появляются люди, уровень СО2 повышается, и датчик передает сигнал об этом установке, замыкая релейный контакт. Установка по этому сигналу автоматически переключается на максимальную скорость и работает на ней до тех пор, пока уровень СО2 не понизится и контакт не разомкнется. После этого установка возвращается к предыдущему режиму работы.
Для организации такого алгоритма достаточно приобрести любой датчик с релейным выходом и подключить его к соответствующему входу установки.
Монтаж Вентс ВУЭ2 150 П ЕС Комфо
Приточно вытяжная установка с рекуператором предназначена для подвесного потолочного монтажа при помощи монтажных кронштейнов (входят в комплект поставки) и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка может также монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочную нишу. Доступ для сервисного обслуживания со стороны нижней панели.

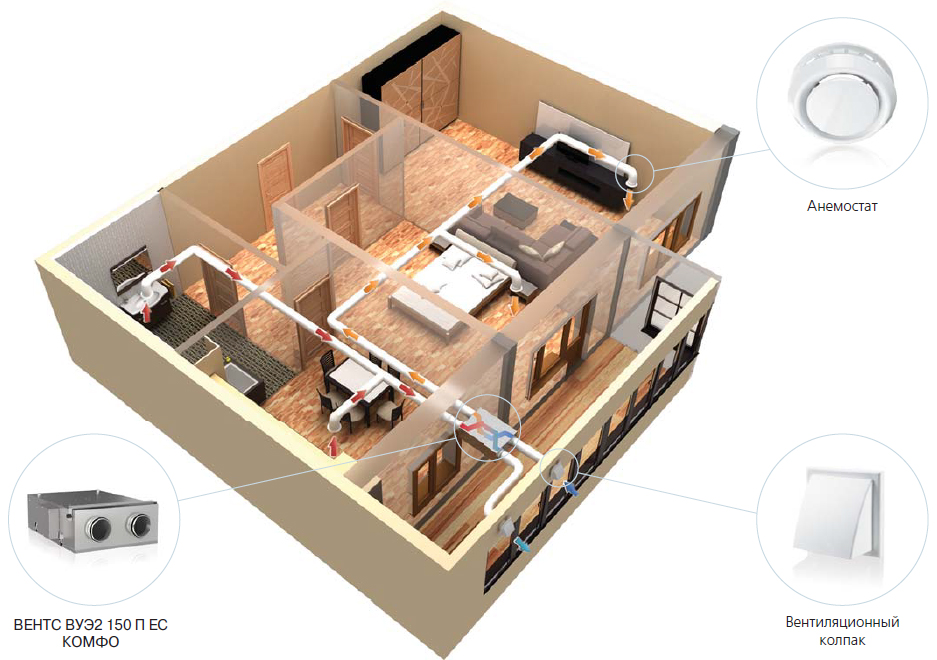

Вариант применения Вентс ВУЭ2 150 П ЕС Комфо
