Описание установки Вентс ВУЭ 100 П мини
Компактная приточно вытяжная установка Вентс ВУЭ 100 П мини - простое и эффективное решение для создания энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, мастерских, коммерческих помещениях.
Установка представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязнённого. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного типа.
Применение встроенного рекуператора позволяет значительно уменьшить затраты на отопление зимой и кондиционирование летом. Благодаря компактной высоте корпуса и бесшумной работе Вентс ВУЭ 100 П мини может устанавливаться в помещении за подвесным потолком.
Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм. Небольшая воздухораспределительная сеть позволит вентилировать от одного до нескольких помещений. Регулирование расхода воздуха осуществляется при помощи переключателя П3-1-300.
Корпус приточно-вытяжной установки Вентс ВУЭ 100 П мини
Корпус изготовлен из коррозионностойкого алюмоцинка с внутренней тепло- и звукоизоляцией из пенофола толщиной 15 мм. Для удобного монтажа корпус оснащён крепёжными уголками. Крепление откидной панели к корпусу при помощи петель обеспечивает быстрый и удобный доступ к внутренним узлам для обслуживания. Также установка оборудована двумя обратными клапанами: в приточном и вытяжном каналах.
Фильтр Вентс ВУЭ 100 П мини
Для очистки приточного и вытяжного воздуха используются два встроенных фильтра со степенью очистки G4. Фильтры предотвращают попадание грязного воздуха в помещение и служат защитой элементов установки от засорения.
Вентилятор установки Вентс ВУЭ 100 П мини
Установка оснащена надёжными и экономичными приточным и вытяжным центробежными вентиляторами с вперёд загнутыми лопатками. Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов). Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
Рекуператор приточно-вытяжной установки Вентс ВУЭ 100 П мини
Пластинчатый энтальпийный рекуператор перекрестного тока выполнен из полимеризированной целюлозы с эффективностью от 64 до 72%.
Рекуператор позволяет утилизировать не только тепло, но и влагу, вследствие чего в помещение поддерживается определенный уровень влажности. В летнее время рекуператор охлаждает и осушает приточный воздух, а в зимнее - подогревает и увлажняет.
Водяной пар «конденсируется» из влажного отработанного воздуха и впитывается пластинами рекуператора. Полученная влага и тепло передаются приточному воздуху, при этом полностью исключается передача микробов и неприятных запахов.

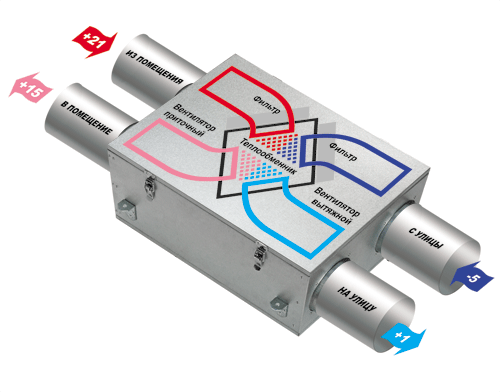

Принцип работы установки Вентс ВУЭ 100 П мини
Теплый воздух из помещения проходит через очищающий фильтр, поступает в рекуператор и, передав ему большую часть тепла, удаляется при помощи вытяжного вентилятора.
Холодный воздух, проходя через очищающий фильтр, поступает в рекуператор, и, получив тепло от удаляемого воздуха, поступает в помещение при помощи приточного вентилятора.
Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев приточного воздуха в холодный период года.
Управление Вентс ВУЭ 100 П мини

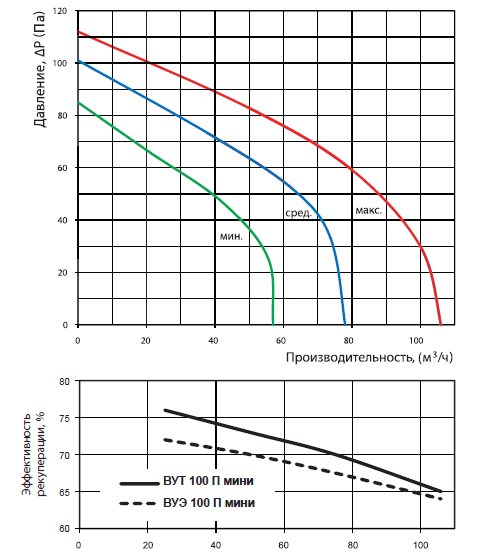

Регулирование расхода воздуха осуществляется в 3- х режимах при помощи переключателя П3-1-300:
- 1-я скорость – 57 м3/ч, 24 дБ(А)
- 2-я скорость – 78 м3/ч, 32 дБ(А)
- 3-я скорость – 106 м3/ч, 41 дБ(А)
Выносной переключатель скоростей может быть размещён в удобном для пользователя месте.
Защита рекуператора приточно вытяжной установки Вентс ВУЭ 100 П мини
Для защиты рекуператора от обмерзания в холодное время года внутри корпуса установлен термостат (отключение приточного вентилятора для подогрева рекуператора потоком теплого воздуха из помещения).
Монтаж Вентс ВУЭ 100 П мини
Благодаря минимальной высоте корпуса установка монтируется внутри помещений за подвесными потолками в горизонтальном положении и присоединяется к воздуховодам диаметром 125 мм.
Пример монтажа Вентс ВУЭ Мини
Монтаж Вентс ВУЭ 100 П мини в квартире.
