Вентс ВН-1С 80 К

Применение ВН-1С 80 К

• В системах вытяжной вентиляции многоэтажных жилых и общественных зданий при повышенных требованиях к пожарной безопасности.
• В зданиях с однотрубной системой вентиляции.
• Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.

Конструкция ВН-1С 80 К

• Для настенного монтажа.
• Лицевая панель и корпус изготовлены из высококачественного и высокопрочного ABС пластика.
• Оборудован необслуживаемым поворотным огнезадерживающим клапаном (при повышении температуры воздуха в шахте до 90°С срабатывает плавкая вставка и клапан автоматически закрывает доступ горячего воздуха, препятствуя распространению огня и дыма).
• Для удобства монтажа клапан размещён на поворотной штанге. Сначала на стене монтируется клапан, а затем закрепляется корпус вентилятора (см. примеры монтажа).
• При выключенном вентиляторе огнезадерживающий клапан служит как обратный клапан, препятствующий перетоку воздуха из вентиляционной шахты.
• Соединяется с главным вентиляционным стояком посредством гибкого воздуховода.
• Диаметр присоединительного патрубка 80 мм.

Двигатель ВН-1С 80 К

• Экономичный 2-х или 3-х скоростной двигатель на подшипниках качения с минимальным энергопотреблением.

• Самостоятельное поддержание давления и расхода воздуха в канале.

• Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина проходит динамическую балансировку.

Модификации и опции ВН-1С 80 К

ВН-1С 80 К T — вентиляторы оборудованы таймером.
ВН-1С 80 К TР — вентиляторы оборудованы регулируемым таймером.
ВН-1С 80 К И — вентиляторы оборудованы интервальным переключателем.
ВН-1С 80 К Ф — вентиляторы оборудованы фотодатчиком.
ВН-1С 80 К Н — вентиляторы оборудованы датчиком влажности.
ВН-2С 80 К — вентилятор с лицевой панелью из шлифованого алюминия.
ВН-2С 80 К Хром — вентилятор с лицевой панелью из зеркального алюминия.
ВН-2С 80 К Голд — вентилятор с лицевой панелью из алюминия под золото.

Управление ВН-1С 80 К

• Переключение скоростей происходит при помощи внешнего ручного переключателя. Например, П3-1-300 для 3-х скоростного и П2-1-300 для 2-х скоростного вентилятора (переключатели поставляются отдельно).

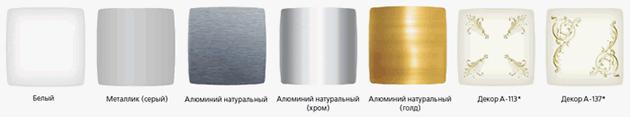

Варианты исполнения лицевых панелей ВН-1С 80 К

* Только для вентилятора ВН-1С 80 К и его модификаций.

Пример монтажа ВН-1С 80 К
