Вентс ВКП 80 мини

Применение Вентс ВКП 80 мини

Приточные и вытяжные системы вентиляции небольших помещений различного назначения при ограниченном пространстве для монтажа. Предназначены для соединения с круглыми воздуховодами диаметром 80 и 100 мм. Различные варианты исполнения корпусов с количеством всасывающих патрубков от 1 до 6 позволяют использовать один вентилятор для вытяжки загрязненного воздуха из нескольких помещений одновременно, что значительно упрощает монтаж вентиляционной системы.

Конструкция Вентс ВКП 80 мини

Корпус вентилятора изготовлен из стали с полимерным покрытием.
Высота корпуса составляет всего 94 мм для модели ВКП 80 мини и 112 мм для модели Вентс ВКП 80 мини, что позволяет монтировать вентилятор в помещениях с ограниченным свободным пространством.
Откидывающаяся крышка и свободный доступ к двигателю облегчает установку и дают возможность обслуживать вентилятор и воздуховоды без демонтажа.

Двигатель Вентс ВКП 80 мини

Однофазный трехскоростный двигатель с внешним ротором и центробежным рабочим колесом из оцинкованной стали.
Рабочее колесо имеет вперед загнутые лопатки и обеспечивает высокое давление в канале.
Специальная «SMART» турбина (двигатель и рабочее колесо) позволяет поддерживать постоянный расход воздуха в помещении, регулируя скорость вращения колеса в зависимости от сопротивления в вентиляционном канале.
Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском.
Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов).
Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.
Двигатель в вентиляторе имеет класс защиты IP 44.

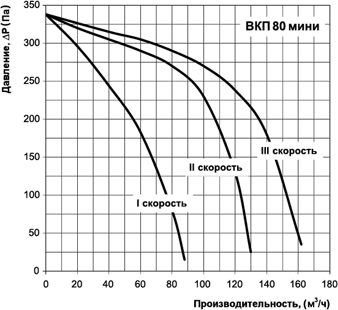

Регулировка скорости Вентс ВКП 80 мини

Скорость вращения вентилятора изменяется автоматически, в зависимости от сопротивления вентиляционной системы, обеспечивая постоянный расход воздуха.
При дополнительной установке трехпозиционного переключателя возможно ручное управление тремя скоростями вращения двигателя.
При необходимости плавной или ступенчатой регулировки скорости, можно применять симисторный или автотрансформаторный регулятор, подключив его к клемме максимальной скорости двигателя.
К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж Вентс ВКП 80 мини

Допускается монтаж под любым углом относительно оси вентилятора.
Присоединение к стене осуществляется с помощью крепежного кронштейна, который входит в комплект поставки.
Подача питания на вентилятор осуществляется через наружную клеммную коробку.
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Модификации вентилятора Вентс ВКП 80 мини

1 вход - 1 выход	1 вход - 1 выход (с декоративной решеткой)	2 входа - 1 выход
4 входа - 1 выход	5 входов - 1 выход	6 входов - 1 выход

Примеры монтажа вентиляторов Вентс ВКП 80 мини

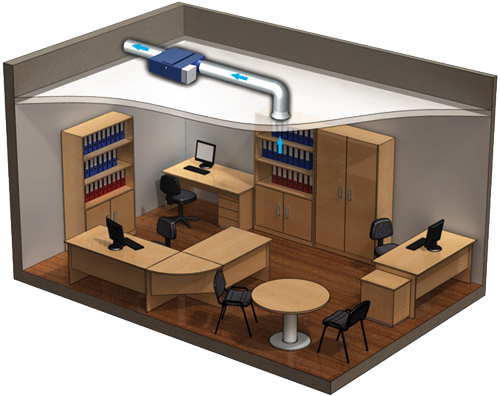

1 вход - 1выход.

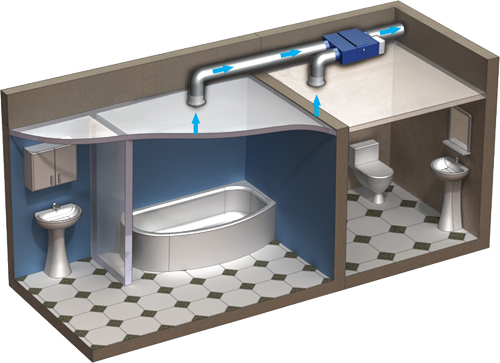

2 входа - 1 выход.

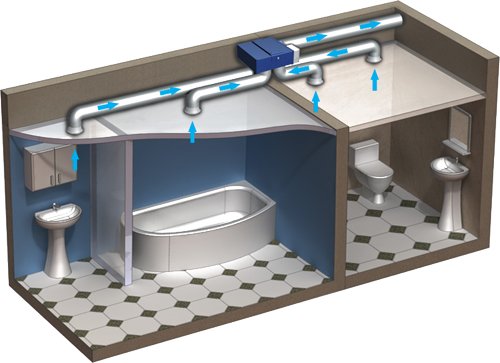

4 входа - 1 выход.
