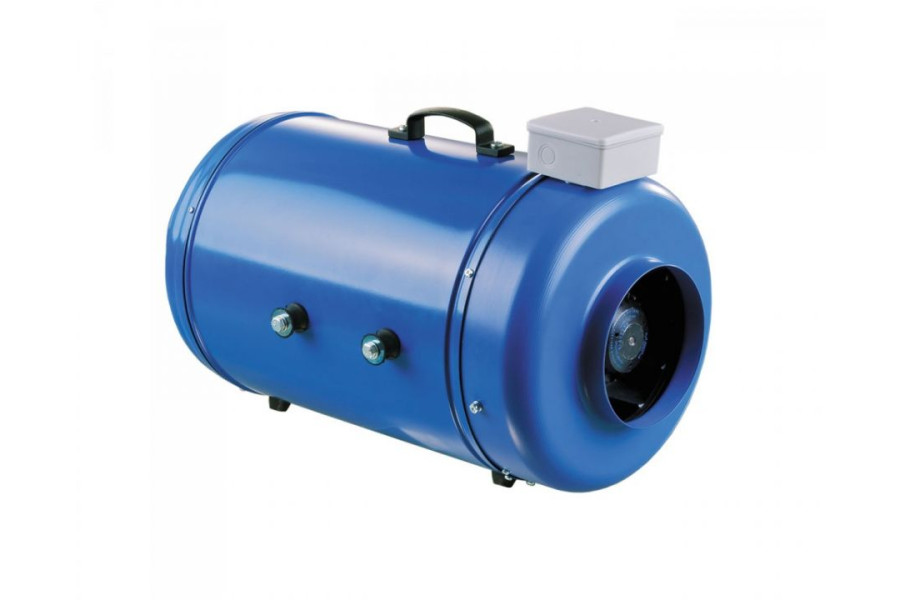

Применение канального вентилятора Вентс ВКМИ 100 У1н
Серия канальных вентиляторов ВКМИ производится в специально разработанном шумоизолированном корпусе, который обеспечивает бесшумную работу вентилятора при высоких аэродинамических характеристиках.
Канальный вентилятор Вентс ВКМИ 100 У1н обеспечивает мощный воздушный поток и высокое давление. Используется в приточно-вытяжных системах вентиляции различных коммерческих и промышленных помещений с повышенными требованиями к уровню шума (библиотеки, конференц-залы, учебные заведения, детские сады и т.д.).
Конструкция центробежного вентилятора Вентс ВКМИ 100 У1н
Внешний корпус изготавливается из стали с полимерным покрытием. Внутренняя перфорация корпуса пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Тепло- и шумоизоляция корпуса выполнены из слоя изовера толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка выполнены из высококачественного и прочного пластика. Входной патрубок вентилятора оборудован защитной решеткой.
Двигатель канального шумоизолированного вентилятора Вентс ВКМИ 100 У1н
Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с вперед загнутыми лопатками. Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском. Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума каждая турбина при сборке проходит динамическую балансировку. Класс защиты двигателя IP 44.
Регулировка скорости вентилятора Вентс ВКМИ 100 У1н
Регулировка может быть как плавной, так и сту пенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Монтаж канального центробежного вентилятора Вентс ВКМИ 100 У1н
Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом. Вентилятор может комплектоваться крепежным кронштейном для крепления к стене (опция "К").
Канальный центробежный вентилятор Вентс ВКМИ с электронным модулем температуры
Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).
Вентиляторы ВКМИ…У с электронным модулем температуры и скорости позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в вентиляционном канале или помещении.
На передней панели электронного модуля расположены:
- регулятор предварительной установки скорости вращения крыльчатки
- регулятор порога срабатывания электронного термостата
- индикатор работы термостата.
Исполнение вентилятора с выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений).
Алгоритм работы канального вентилятора Вентс ВКМИ с электронным модулем температуры
Установите желаемую температуру воздуха (порог срабатывания термостата), вращая ручку регулировки термостата и минимальную скорость вращения (расход воздуха), вращая ручку регулировки скорости. Если температура повышается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения. Для предотвращения частого переключения скоростей двигателя в случае, когда температура в канале равна установленному температурному порогу, в алгоритм введена задержка переключения скорости. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:
- Задержка по датчику температуры (опция "У"): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата вентилятор переключается на повышенную скорость. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога. Данный алгоритм используется для поддержания температуры воздуха с точностью до 2 °С. Переключения скорости вентилятора происходят нечасто.
- Задержка по таймеру ("У1"): при превышении температуры воздуха более установленного порога срабатывания термостата вентилятор переключается на повышенную скорость , и одновременно включается таймер задержки на 5 мин. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный алгоритм используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще по сравнению с алгоритмом работы вентилятора с опцией У, но продолжительность работы на одной скорости составит не менее 5 минут.
