Применение Вентс УСВК-1 1/2-16
Смесительный узел УСВК предназначен для плавного регулирования расхода теплоносителя в вентиляционных системах, в которых для нагрева, или охлаждения воздуха используются водяные нагреватели и охладители. Узел плавно регулирует расход теплоносителя, поступающего в теплообменник, и таким образом поддерживает заданную температуру приточного воздуха. Узел УСВК сов местим с канальными нагревателями НКВ, канальными охладителями ОКВ, а так же со всеми встроенными водяными теплообменниками (нагревателями и охладителями) приточных и приточно-вытяжных агрегатов.
Конструкция и описание работы Вентс УСВК-1 1/2-16

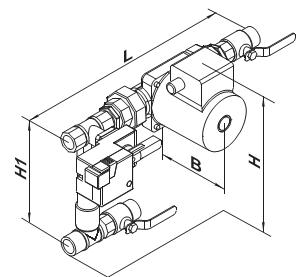

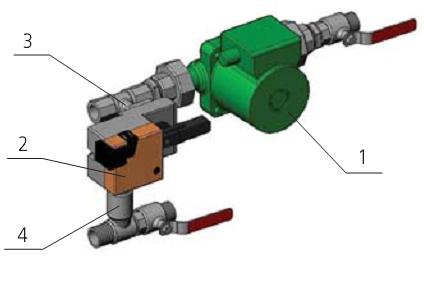

Конструкция УСВК представлена на рисунке 1. По требованию заказчика поставляется в правом или левом исполнении. Обвязка узла состоит из металлических элементов с термостойкостью до +1500С. Циркуляционный насос 1 обеспечивает непрерывный водяной поток требуемого объема, при этом температура воды, поступающей в теплообменник, регулируется смешением в циркуляционном кольце воды, поступающей из сети, с обратной водой, поступающей из теплообменника. Количество обратной воды, направляемой по перемычке 4, регулируется трехходовым клапаном 3 с электроприводом 2, управляющее напряжение которого определяется заданной температурой приточного воздуха, выходящего из теплообменника.
Установка и обслуживание Вентс УСВК-1 1/2-16
Подключение осуществляется специалистами, имеющими допуск к выполнению подобных работ. Запрещается эксплуатация УСВК за пределами диапазона температур, а также в помещениях с наличием в воздухе агрессивных примесей и во взрывоопасной среде. Перед включением УСВК в сеть необходимо убедится в отсутствии видимых повреждений. При установке водосмесительного узла соблюдать следующие условия:
- обязательно обеспечить горизонтальное положение оси вала мотора;
- исключить возможность передачи механических нагрузок на УСВК от подключаемых трубопроводов;
- исключить возможность случайного прикосновения с движущимися частям УСВК питающих проводов.
Подключение к водяной магистрали Вентс УСВК-1 1/2-16
Подвод (отвод) воды к УСВК осуществляется при непосредственном присоединении к стационарной водяной магистрали, либо гибкими металлорезиновыми шлангами посредством резьбового соединения с входным и выходным патрубками. Подключение к магистрали должно проводиться так, чтобы исключить любые нагрузки, приводящие к механическим повреждениям и нарушению герметичности УСВК. Подвод трубопроводов следует осуществлять таким образом, чтобы при проведении ремонтных работ была возможность их быстрого отсоединения.
Электрическое подключение Вентс УСВК-1 1/2-16
Все электрические подключения должны выполняться лицами с необходимой квалификацией и допуском. Перед подключением установить защитное заземление циркуляционного насоса. Не допускать соприкосновения силового кабеля с трубопроводом или насосом.
Условия эксплуатации Вентс УСВК-1 1/2-16
Допустимые условия эксплуатации смесительных узлов определяются совокупностью элементов, входящих в его состав, и характеризуются следующими значениями:
- температура окружающей среды, °С ...........5-40
- максимальная температура воды на входе,°С..........150
- максимальное давление в тракте УС, бар..........10

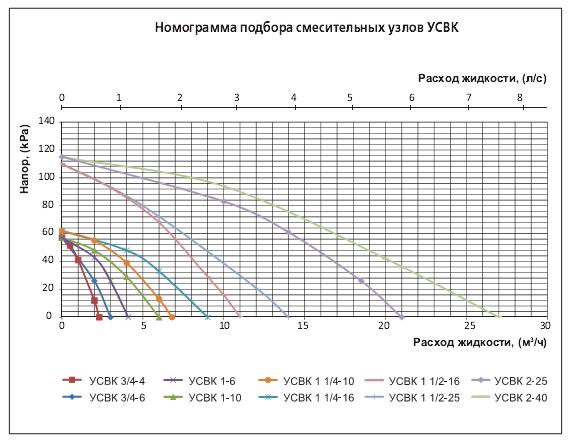

Коэффициент пропускания Вентс УСВК-1 1/2-16
коэффициент пропускания
, где
∆pv100 — потеря давления при полностью открытом клапане;
V100 — номинальный расход воды при ?pv100.
