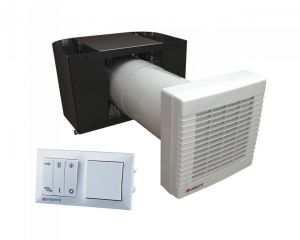

Описание проветривателя ТвинФреш РА-50-2
Проветриватель ТвинФреш серии «Стандарт» – простое и эффективное решение для организации децентрализованной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях.
Особенности проветривателя ТвинФреш РА-50-2
- Эффективная приточно-вытяжная вентиляция отдельных помещений
- Высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 91 %
- Реверсивный ЕС вентилятор с низким энергопотреблением до 3 Вт и безопасным напряжением питания 12 В
- Интегрированная автоматика
- Бесшумная работа (22-29 дБА)
- Простой монтаж
- Очистка воздуха фильтрами со степенью очистки G3
- Рассчитан на непрерывный режим работы
- Не образует конденсат во время работы
Серия ТвинФреш «Стандарт» представлена двумя модельными рядами: с квадратным и круглым телескопическими каналами для удобства монтажа в строящихся, реконструируемых или готовых помещениях.
Интегрированная система автоматики позволяет установке работать в 4-х режимах. Управление осуществляется при помощи панели управления, которая может управлять неограниченным количеством установок. Это позволяет объединить большое количество устройств в согласованную систему вентиляции с централизованным управлением.

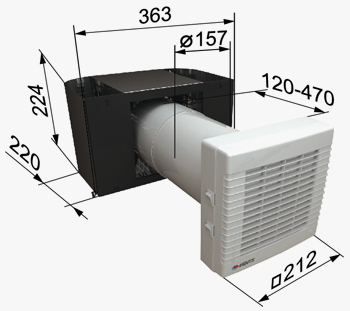

Конструкция проветривателя ТвинФреш РА-50-2
Принцип работы проветривателя ТвинФреш РА-50-2
Проветриватель может работать в реверсивном режиме с регенерацией тепла и влаги или в режимах вытяжки или притока воздуха без нее.
 |
I ЦИКЛ. Загрязненный теплый воздух вытягивается из помещения и, проходя через керамический аккумулятор энергии, постепенно нагревает его и увлажняет, отдавая до 91 % своего тепла. Через некоторое время, когда керамический аккумулятор нагрелся, проветриватель автоматически переключается в режим притока воздуха.
II ЦИКЛ. Свежий, но холодный воздух с улицы, проходя через керамический аккумулятор энергии, увлажняется и подогревается до комнатной температуры за счет накопленного в нем тепла. Когда аккумулятор остывает, вентилятор снова переключается в режим вытяжки воздуха и цикл повторяется. Переключение между режимами „приток“ или „вытяжка“ происходит каждые 70 секунд.
|
Управление и режимы работы проветривателя ТвинФреш РА-50-2
Управление режимами работы осуществляется с помощью 3-х клавишной панели управления. Система автоматики позволяет проветривателю работать в 4-х режимах:
- Режим проветривания (вытяжка или приток) на первой скорости.
- Режим проветривания (вытяжка или приток) на второй скорости.
- Режим реверсивной работы (регенерации) на первой скорости.
- Режим реверсивной работы (регенерации) на второй скорости.
Для моделей серии ТвинФреш РА панель управления и трансформатор 12 В входят в комплект поставки.
Для объединения в единую систему управления большего количества проветривателей необходимо дополнительно приобрести трансформатор ТРФ 220/12-12 (для 4-х шт.) или ТРФ 220/12-40 (для 11-ти шт.).
Панель управления может управлять неограниченным количеством установок.
|
|
Пример организации системы вентиляции на базе проветривателя ТвинФреш РА-50-2
При создании системы вентиляции на базе проветривателей ТвинФреш «Стандарт» в каждой комнате устанавливается по одной установке. В больших помещениях рекомендуется устанавливать два проветривателя. Все установки подключаются к центральной панели управления.
Настройка установок осуществляется таким образом, чтобы часть из них работала на приток свежего воздуха, а часть на вытяжку загрязненного отработанного воздуха из комнат на улицу. При работе в реверсивном режиме с регенерацией тепла и влаги проветриватели ТвинФреш «Стандарт» автоматически переключаются на работу в противоположный режим через установленный период времени, передавая через аккумулятор тепло и влажность вытяжного воздуха приточному воздуху зимой или прохладу летом.
Воздух перетекает между комнатами через дверные решетки, проемы или коридоры, обеспечивая таким образом необходимую циркуляцию по всему жилью.
Благодаря системе вентиляции на базе проветривателей ТвинФреш с регенерацией энергии затраты на дополнительные охлаждение или отопление помещений существенно снижаются.
Для организации максимально энергосберегающей вентиляции в доме на кухне или в санузле рекомендуем установить интеллектуальные вентиляторы VENTS iFan, которые осуществляют вытяжку воздуха автоматически по срабатыванию датчиков движения и влажности.
Пример монтажа проветривателя ТвинФреш РА-50-2
Монтаж в стену толщиной от 250 до 470 мм.
Монтаж в тонкую стену толщиной от 120 до 470 мм.
Угловой монтаж с применением набора НП 60х204-0021.
