Термовент Аэро С 150/1

Описание Термовент Аэро С 150/1

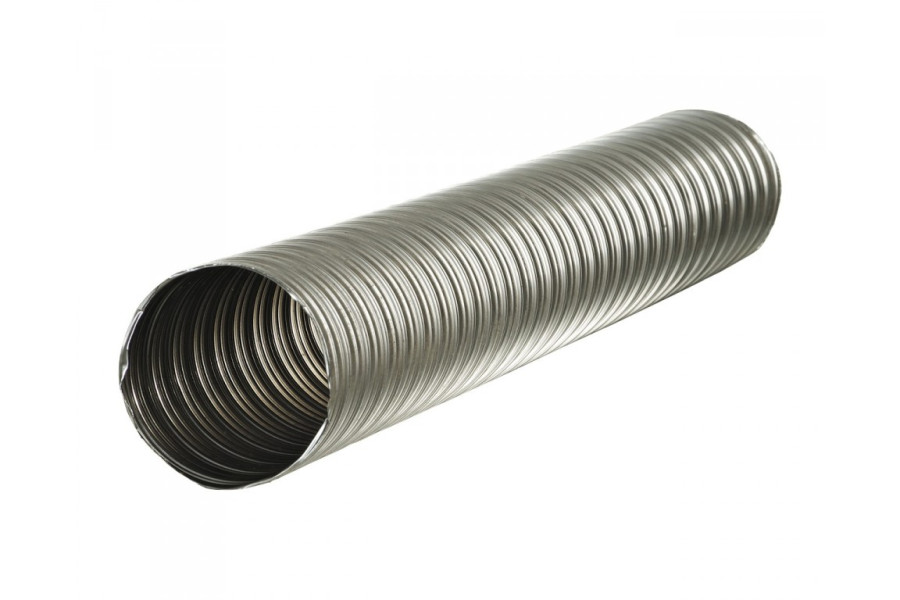

Спирально-навивной воздуховод из нержавеющей стали с высокими аэродинамическими и прочностными характеристиками.

Особенности Термовент Аэро С 150/1

• Изготавливаются из негорючей, стойкой к коррозии ленты из нержавеющей стали.
• Обладают повышенной термостойкостью (до 800°С)
• Специальная форма замка обеспечивает высокую плотность шва и полную герметичность воздуховода.
• Гладкая внутренняя поверхность обеспечивает низкий коэффициент динамических потерь.
• Малый вес и легкость монтажа.
• Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные)

Рекомендации к применению Термовент Аэро С 150/1

Применяются в системах бытовой и промышленной вентиляции, отопления с давлением до 10 000 Па.
Для приточной или вытяжной вентиляции.
Используются в системах отвода горячего воздуха из котельных, в системах дымоудаления и вытяжках.

Диаграмма потерь давления на 1 м растянутого воздуховода Термовент Аэро С 150/1

Пример расчета потерь давления на 1 м растянутого воздуховода Термовент Аэро С 150/1:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
