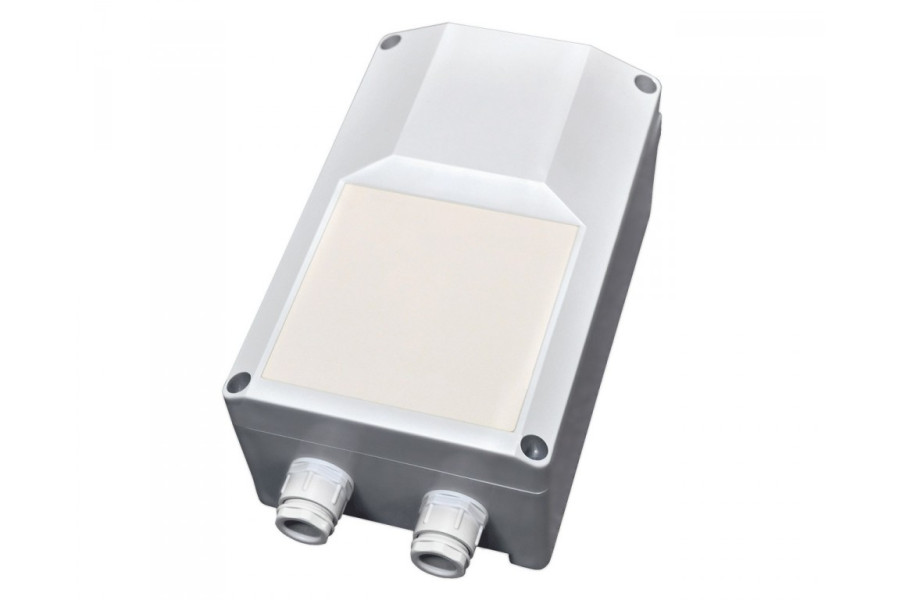

Применение регулятора скорости Вентс ВФЕД-200-ТА
Регуляторы (или инверторы) серии ВФЕД-...-TA предназначены для частотного управления скоростью вращения вентиляторов, оборудованных трехфазными асинхронными электродвигателями переменного тока. Регулирование скорости вращения происходит за счёт изменения частоты питающего двигатель напряжения. Применяются для управления производительностью трехфазных вентиляторов.
Конструкция и управление регулятора скорости Вентс ВФЕД-200-ТА
Корпус регулятора изготовлен из негорючего термопластика. Изделие преобразует напряжение питающей сети 220В частотой 50Гц в импульсное напряжение на выходе с частотой от 3 Гц до 400 Гц. Ротор двигателя, запитанный синусоидальным током, вращается со скоростью пропорциональной частоте поданного напряжения. На вход частотного преобразователя подаётся однофазное питание, напряжением 220 вольт с частотой 50 Гц. На выходе же формируется трёхфазное напряжение частотой до 400 Гц, для питания асинхронного двигателя.
Управление регулятором скорости Вентс ВФЕД-200-ТА при помощи внешнего источника
Изменение выходной мощности производится пропорционально внешнему управляющему сигналу 0..10В или 4-20мА в выбранном, при настройке регулятора, диапазоне. Подключение внешнего источника осуществляется через серийный порт RS-232.
Монтаж регулятора скорости Вентс ВФЕД-200-ТА
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора - вертикальная.
Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.
Рабочая позиция регулятора скорости Вентс ВФЕД-200-ТА.
