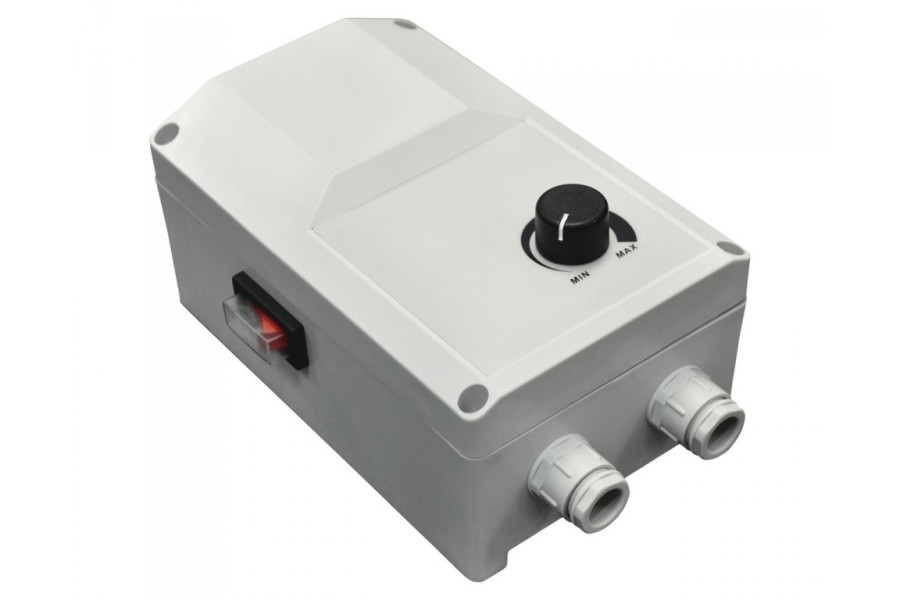

Регулятор скорости РС-5,0-Т

Применение регулятора скорости РС-5,0-Т

Применяется в системах вентиляции для включения/выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция регулятора скорости РС-5,0-Т

Корпус регулятора изготовлен из негорючего термопластика и оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы. Регулятор отличается высокой эффективностью, точностью управления. Изменение выходной мощности от 25 до 100% производится пропорционально положению ручки управления. Значение минимальной скорости вращения задается переменным резистором на плате управления внутри регулятора.

В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).

Защита регулятора скорости РС-5,0-Т

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.

Монтаж регулятора скорости РС-5,0-Т

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная.

Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

Рабочая позиция регулятора скорости РС-5,0-Т.
