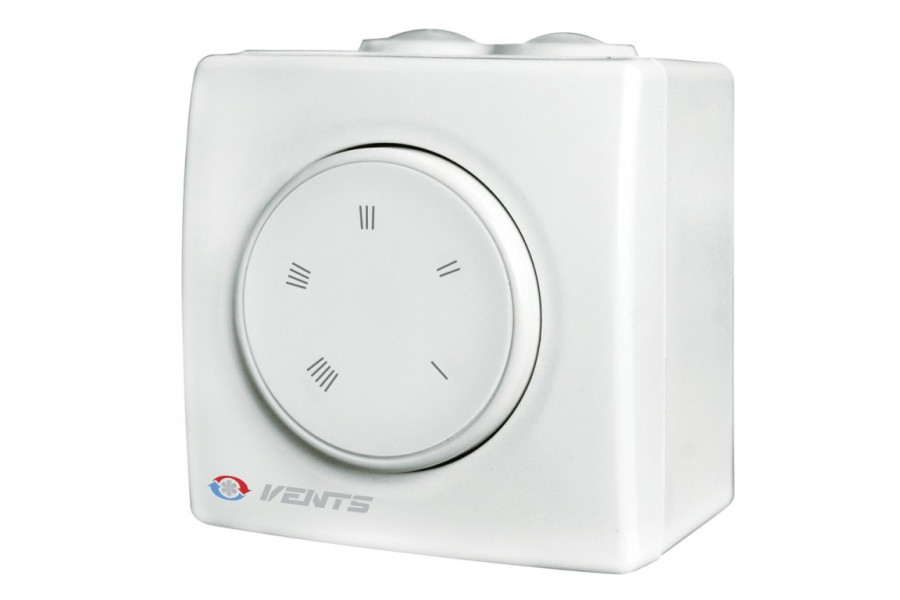

Регулятор скорости РС-4-ПС

Применение регулятора скорости РС-4-ПС

Применяется в системах вентиляции для включения/ выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция регулятора скорости РС-4-ПС

Корпус регулятора изготовлен из пластика. Ручка управления оснащена световой индикацией рабочего состояния регулятора. Регулятор отличается высокой эффективностью, точностью управления. Включение посредством нажатия на ручку управления. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения. Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора. В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием.

Защита регулятора скорости РС-4-ПС

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.

Монтаж регулятора скорости РС-4-ПС

Регулятор устанавливается внутри помещений на стене. Универсальная конструкция корпуса позволяет монтировать регулятор на стену или во внутрь стены. Может устанавливаться в стандартные электромонтажные круглые коробки.
