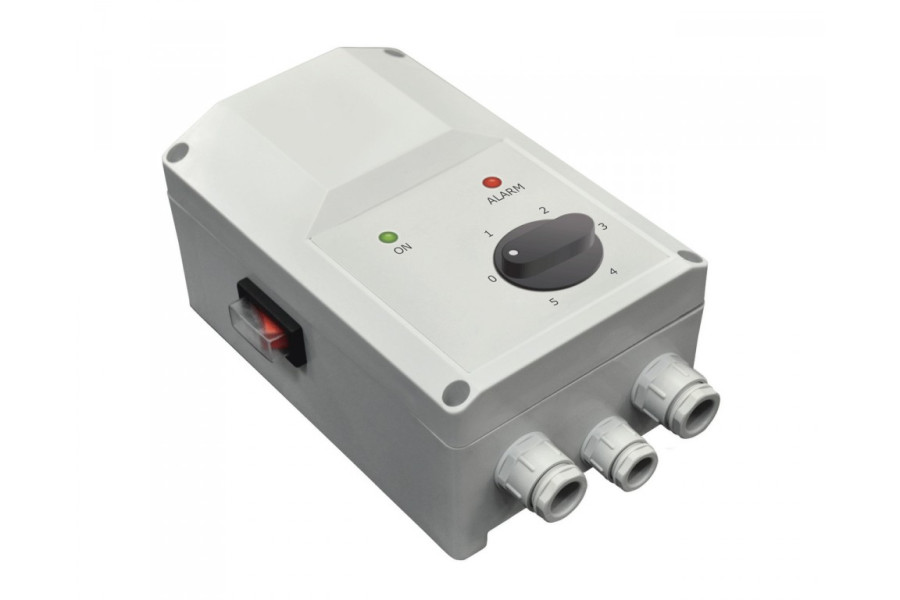

Регулятор скорости РСА5Е-8,0-Т

Применение регулятора скорости РСА5Е-8,0-Т

Регуляторы серии РСА5Е-..-Т применяются для управления производительностью однофазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Регуляторы имеют пять скоростей, выбор между которыми осуществляется поворотом ручки на передней части корпуса, в одно из пяти фиксированных положений. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.

Конструкция и управление регулятора скорости РСА5Е-8,0-Т

Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 80В - 105В - 130В - 160В - 230В. Регулятор оборудован ручкой переключения скоростей лампой индикации работы и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термоконтактов электродвигателя вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям.

В качестве дополнительных функций регулятор имеет:

• клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).

Монтаж регулятора скорости РСА5Е-8,0-Т

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная.

Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

Рабочая позиция регулятора скорости РСА5Е-8,0-Т.
