Регулятор скорости РСА5Е-2-П

Применение регулятора скорости РСА5Е-2-П

Регулятор серии РСА5Е-2-П применяется для управления производительностью однофазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Регулятор имеет пять скоростей, выбор между которыми осуществляется поворотом ручки на передней части корпуса, в одно из пяти фиксированных положений. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.

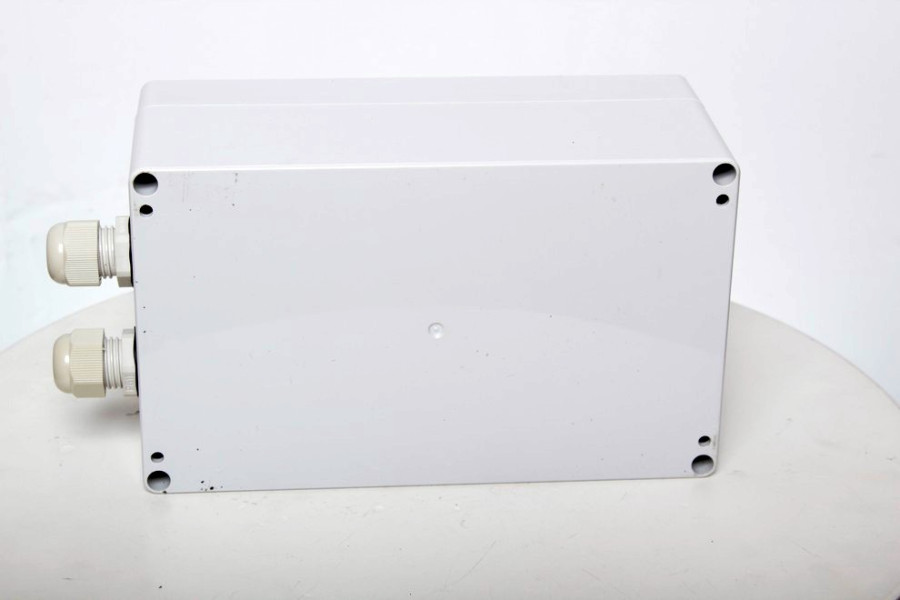

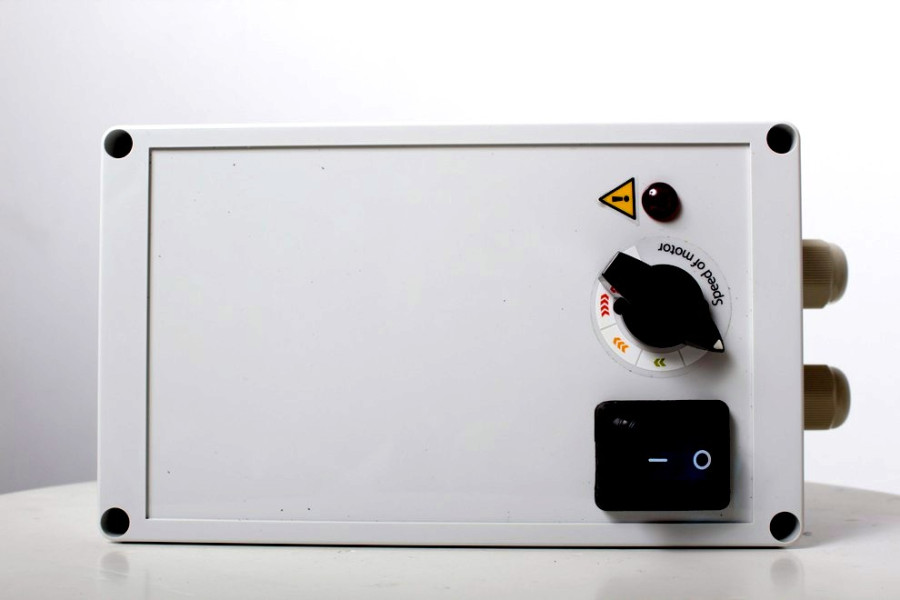

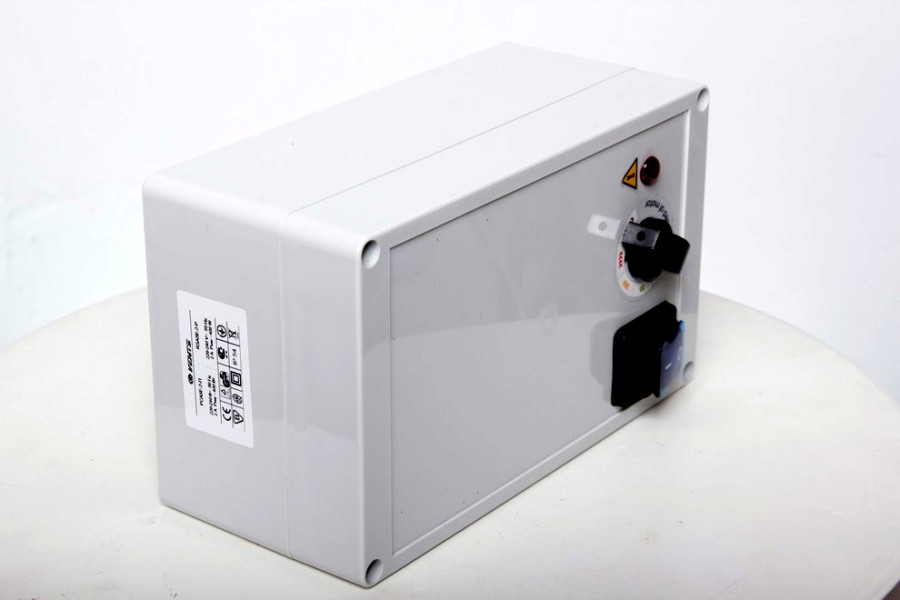

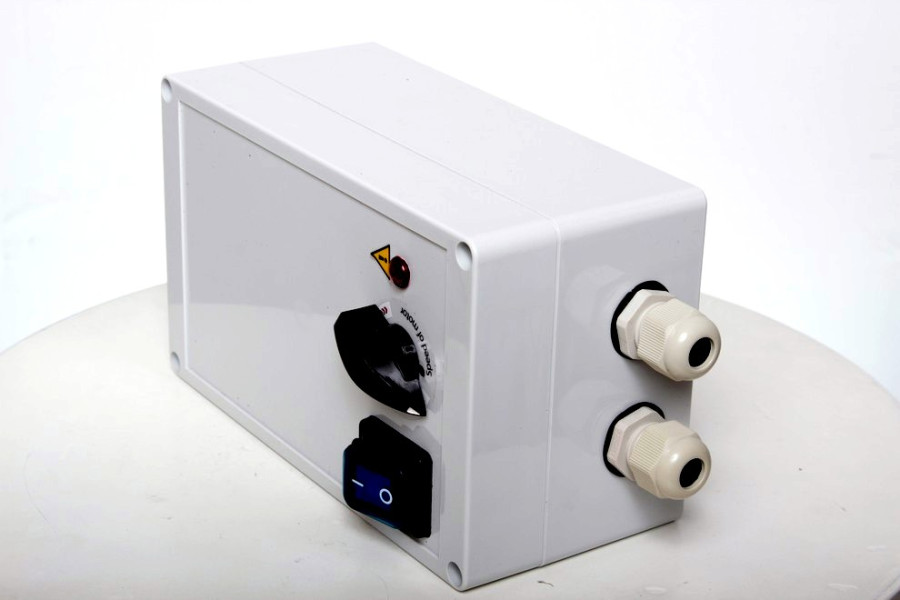

Конструкция и управление регулятора скорости РСА5Е-2-П

Корпус регулятора изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 110В - 130В - 160В - 190В - 230В. Регулятор оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы, ручкой переключения скоростей и сигнальной лампой, показывающей аварийную работу регулятора. Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термореле, вмонтированного в электродвигатель вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям.

В качестве дополнительных функций регулятор имеет:

• клеммы для подключения к комнатному термостату или к термостату защиты от обмерзания. При разрыве цепи прекращается подача напряжения на двигатель вентилятора.
• клеммы (230 В, макс. 2А) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
• имеется возможность подключения выносного пульта переключения скоростей (см. варианты подключения).

Монтаж регулятора скорости РСА5Е-2-П

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.

Примеры монтажа регулятора скорости РСА5Е-2-П

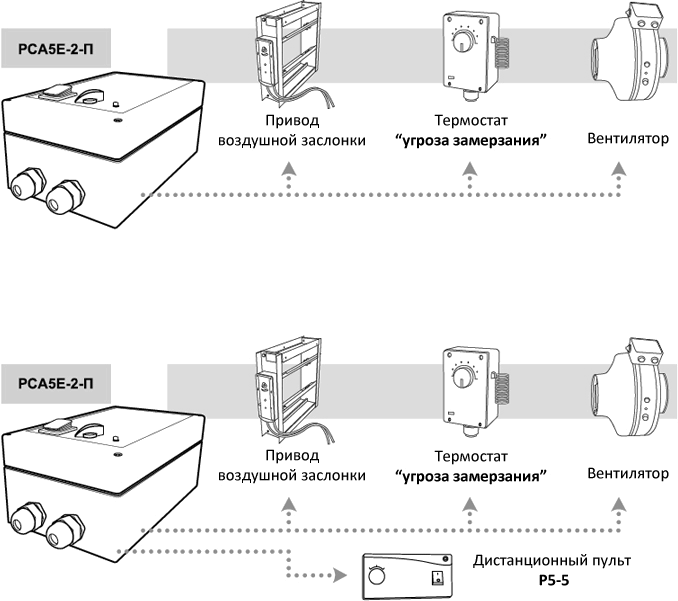

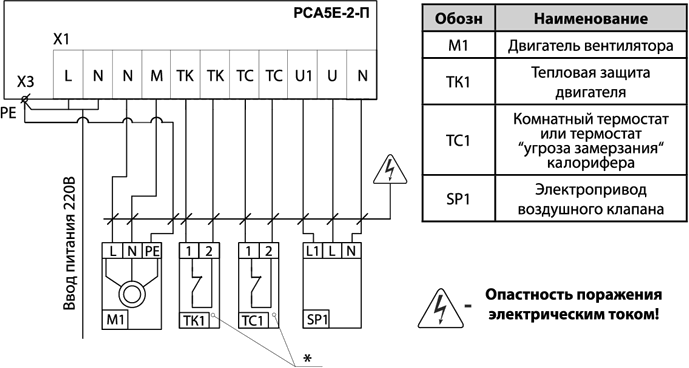

Варианты подключения регулятора скорости РСА5Е-2-П
