Вентс ПР 500x250

Применение Вентс ПР 500x250

Пластинчатый рекуператор ПР с крестообразным проходом воздуха предназначен для утилизации тепла вытяжного воздуха в системах вентиляции и кондиционирования. Рекуператоры непосредственно подсоединяются к воздуховодам прямоугольного сечения как с параллельной разводкой трассы воздуховодов, так и с перпендикулярной или диагональной под углом 45°. Варианты подсоединения обеспечиваются использованием колен, которые необходимо заказать в количестве, отвечающем заданному расположению. Проходящий воздух, не должен содержать твердые, волокнистые, агрессивные и взрывоопасные примеси.

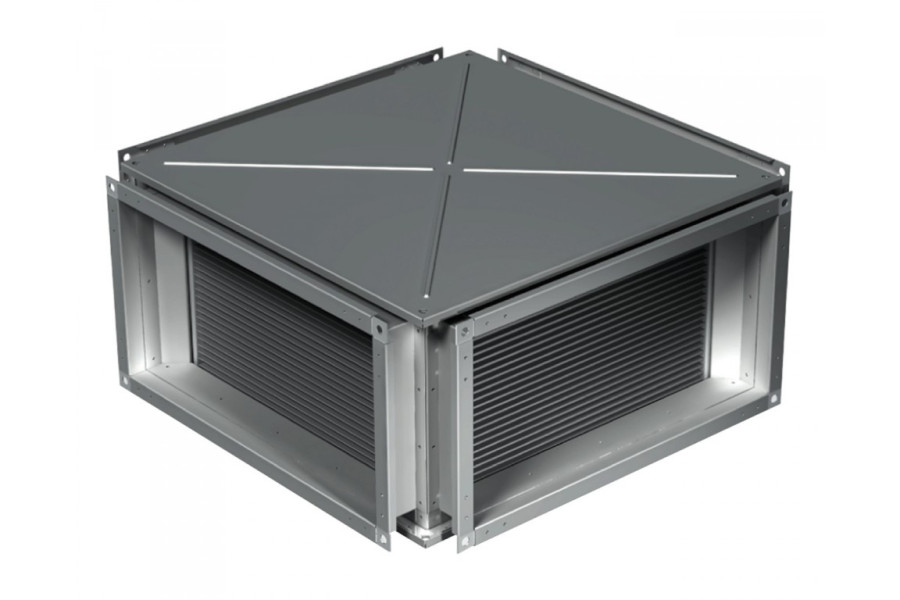

Конструкция Вентс ПР 500x250

Корпус рекуператора изготавливается из оцинкованной стали. Поверхность теплообмена представляет собой пакет специальных тонких алюминиевых пластин, обеспечивающих высокоэффективную теплопередачу. В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на вытяжных поверхностях теплообмена) на нижней съемной панели. В комплект поставки пластинчатых рекуператоров ПР стандартно входит штуцер для отвода конденсата, который установлен на нижней панели.

Технические характеристики Вентс ПР 500x250

Основными характеристиками пластинчатых рекуператоров является его эффективность, т.е. КПД, а также сопротивление в системе воздуховодов.

Тепловой КПД определяется по формуле:

где: tп - температура приточного воздуха (после рекуперации);
tн - температура наружного воздуха (приточный воздух до рекуперации);
tв - температура удаляемого воздуха (вытяжной воздух до рекуперации).

Различные варианты компоновки рекуператора Вентс ПР 500x250 и поворотных колен ПК:

Принадлежности Вентс ПР 500x250

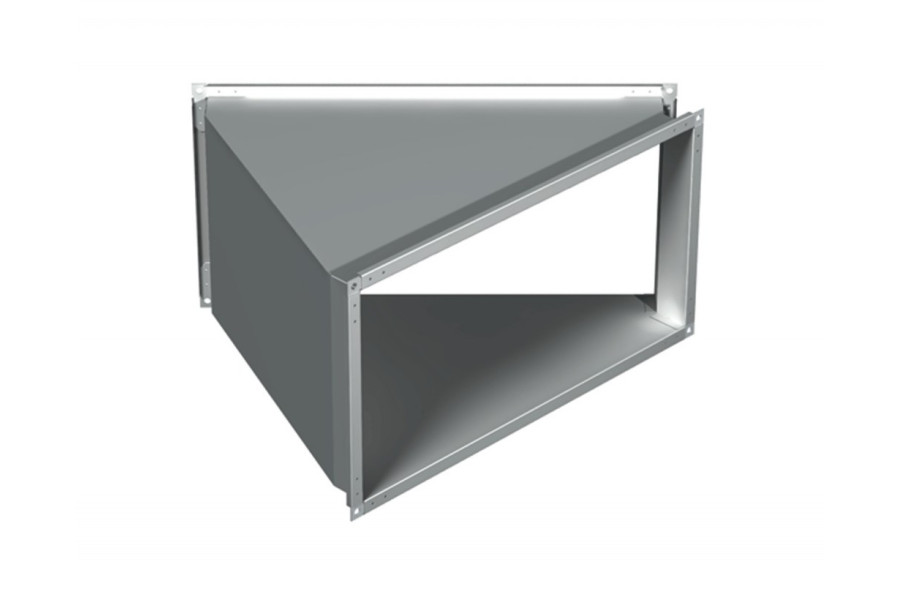

1. Поворотное колено ПК

Предназначено для удобства монтажа рекуператора в разных вариантах канала воздуховода.
Обозначение поворотного колена ПК 600 х 300

2. Летняя вставка ВЛ

Для эксплуатации пластинчатого рекуператора в летний период, теплообменник можно заменить летней вставкой ВЛ, которая не рекуперирует тепло, но позволяет снизить потери давления на 10%. Применяется для использования в системах без байпаса на притоке и в системах без охлаждения.
