Применение Вентс ПР 150 G-4
Пластинчатый рекуператор ПР представляет собой устройство по сбережению тепловой энергии путем утилизации тепла и является одним из элементов энергосберегающих технологий помещений. Установка с пассивным рекуператором – неотъемлемый элемент вентиляционной системы современных зданий и сооружений. Использование рекуператора позволяет использовать тепло удаляемого из помещения воздуха для нагрева подаваемого очищенного воздуха, что позволяет значительно экономить на обогреве помещения и уменьшить потери тепловой энергии в холодное время года. Пассивный рекуператор предназначен для совместной работы с приточным и вытяжным вентиляторами (например ВЕНТС ВК 150).

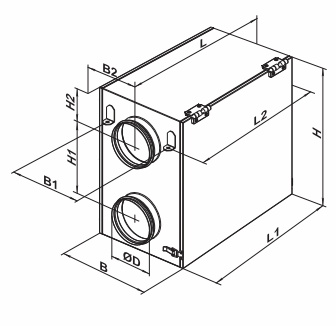

Конструкция Вентс ПР 150 G-4
Состоит из алюмоцинкового корпуса с внутренней тепло- и шумоизоляцией толщиной 15 мм из пенофола; пластинчатого рекуператора перекрестного типа из алюминия или полистирола; сменных фильтров с классом очистки G4 для подачи в помещение очищенного воздуха и очистки загрязненного вытяжного воздуха.
Технические характеристики Вентс ПР 150 G-4

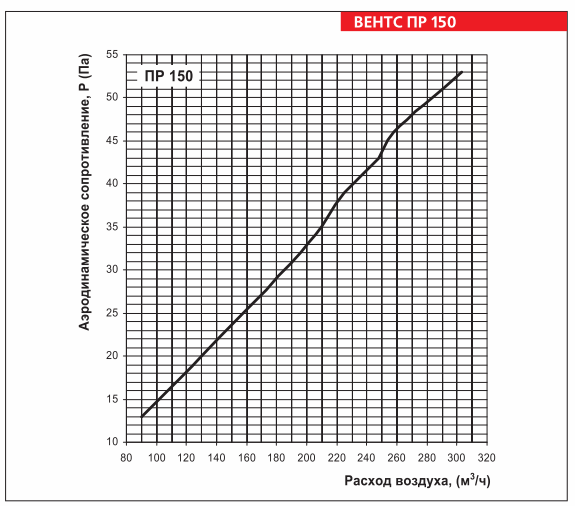

Основными характеристиками пластинчатых рекуператоров является его эффективность, т.е. КПД, а также сопротивление в системе воздуховодов.
Тепловой КПД определяется по формуле:
где: tп - температура приточного воздуха (после рекуперации);
tн - температура наружного воздуха (приточный воздух до рекуперации);
tв - температура удаляемого воздуха (вытяжной воздух до рекуперации).
Особенности Вентс ПР 150 G-4:
- Тепло- и шумоизолированный антикоррозийный корпус.
- Высокоэффективный рекуператор перекрестного типа из полистирола или алюминия.
- Эффективность рекуперации – до 75%.
- Встроенные фильтры G4 для фильтрации приточного и вытяжного воздуха.
- Компактные размеры и малый вес.

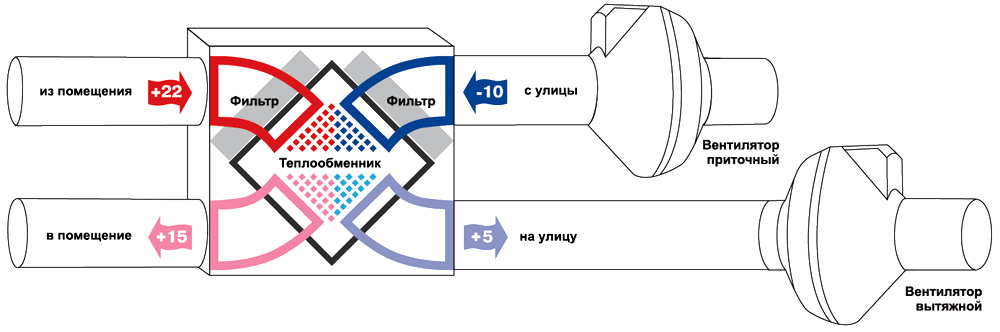

Пример монтажа Вентс ПР 150 G-4:

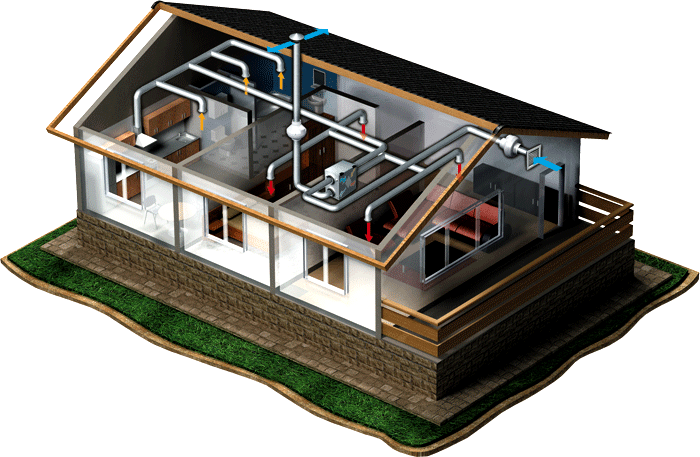

Вариант применения пластинчатого рекуператора Вентс ПР 150 G-4 в системе вентиляции с вентиляторами серии ВЕНТС ВК.
