Поливент 660/1030/3 (цех решеток)

Описание Поливент 660/1030/3 (цех решеток)

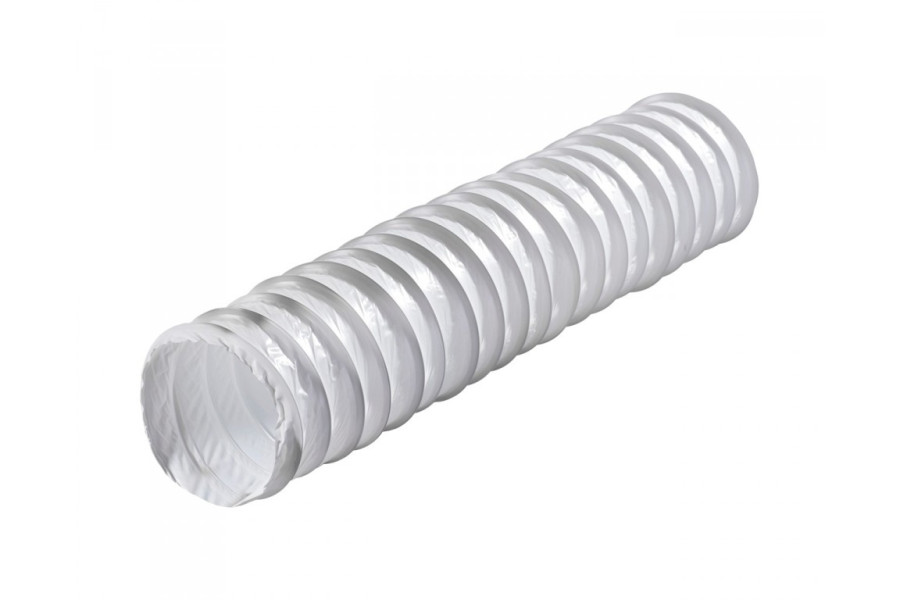

Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.

Особенности Поливент 660/1030/3 (цех решеток)

Высокий коэффициент сжатия.
Трудно воспламеняем, не поддерживает горения, с эффектом самозатухания.

Рекомендации к применению Поливент 660/1030/3 (цех решеток)

Применяется в системах бытовой и коммерческой вентиляции.
Идеальное решение для использования в системах вентиляции жилых и офисных помещений.

Диаграмма потерь давления на 1 м растянутого воздуховода Поливент 660/1030/3 (цех решеток)

Пример расчета потерь давления на 1 м растянутого воздуховода Поливент 660/1030/3 (цех решеток):

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
