Переключатель скорости П3-1-300

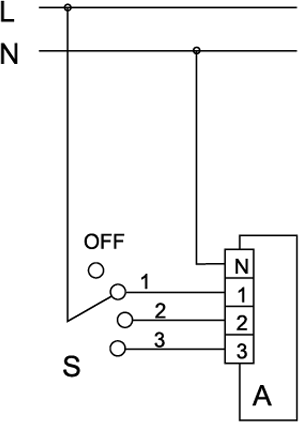

Схема 1. Вентилятор при помощи внешнего переключателя S (например, П3-1-300) может быть вручную включен на одну из требуемых 3-х скоростей или выключен.

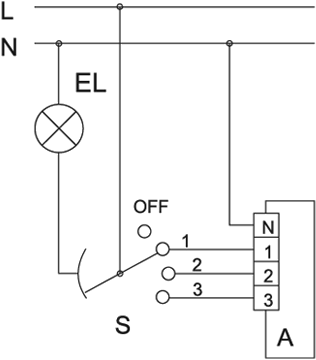

Схема 2. Вентилятор при помощи внешнего переключателя S (например, П3-1-300) может быть вручную включен на одну из 3-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается. Вентилятор не может быть включен без освещения и наоборот.

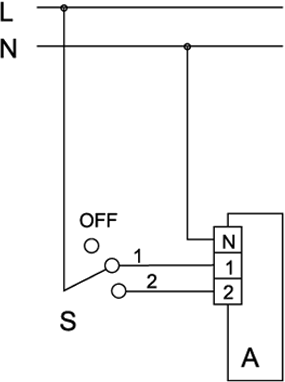

Схема 3. Вентилятор при помощи внешнего переключателя S (например, П2-1-300) может быть вручную включен на одну из 2-х скоростей или выключен.

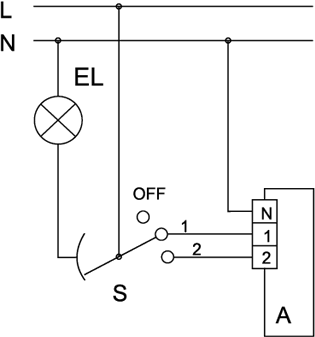

Схема 4. Вентилятор при помощи внешнего переключателя S (например, П2-1-300) может быть вручную включен на одну из 2-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается параллельно. Вентилятор не может быть включен без освещения и наоборот.
