Применение Вентс ОКВ 700х400-3
Канальные водяные воздухоохладители предназначены для охлаждения приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве охладителя в приточных или приточно-вытяжных установках.

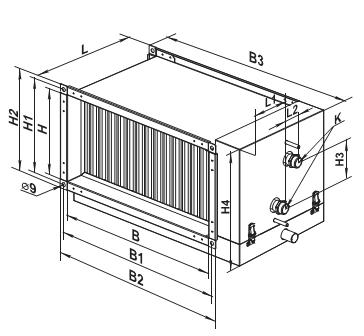

Конструкция Вентс ОКВ 700х400-3
Корпус охладителя выполнен из оцинкованной листовой стали, трубные коллекторы изготовлены из медных труб, поверхность теплообмена изготовлена из алюминиевых пластин. Охладители выпускаются в 3-х рядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа (15 бар). Охладители оборудованы поддоном для сбора и отвода конденсата.
Монтаж Вентс ОКВ 700х400-3
- Монтаж охладителя осуществляется при помощи фланцевого соединения. Водяные охладители могут устанавливаться только в горизонтальном положении, позволяющем произвести его обезвоздушивание и отвод конденсата.
- Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.
- Перед охладителем должен быть установлен воздушный фильтр, защищающий от загрязнения.
- Охладитель может устанавливаться перед или за вентилятором. Если охладитель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации воздушного потока.

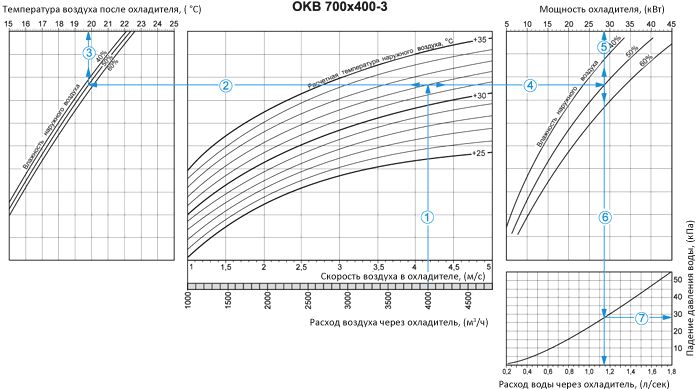

- Охладитель необходимо подключать по принципу противотока для достижения максимальной холодопроизводительности. Все расчетные номограммы в каталоге действительны для такого подключения.
- Если хладагентом является вода, охладители предназначены для установки только внутри помещения, в которых температура не опускается ниже 00С . Для наружного монтажа необходимо в качестве хладагента применять незамерзающую смесь (например, раствор этиленгликоля).
- При скоростях воздуха более чем 2,5 м/сек. рекомендуется устанавливать капеотделитель (заказывается отдельно) со стороны выхода воздуха из охладителя. Это будет препятствовать проникновению капель конденсата в систему воздуховодов.

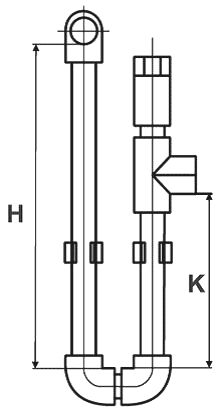

- Отвод конденсата из охладителя необходимо осуществлять через сифон. Высота сифона на прямую зависит от общего давления вентилятора. Рассчитать высоту сифона можно, согласно указанным ниже, рисунку и таблице.
|
|
| H (mm) | | K (mm) | | P (Pa) |
|---|
| 100 |
|
55 |
|
600 |
| 200 |
|
105 |
|
1100 |
| 260 |
|
140 |
|
1400 |
Н - высота сифона
К - высота отвода
Р - общее давление вентилятора
|
- Для правильной и безопасной работы охладителей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и автоматическую регулировку холодопроизводительности и температуры охлаждения воздуха.
 |
 |

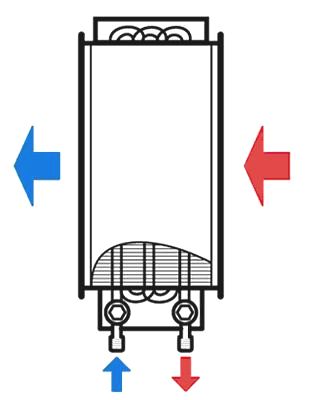

| Подключение против направления потока воздуха |

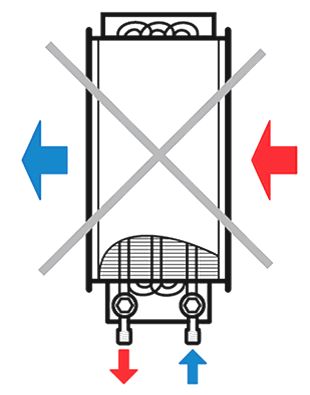

Подключение по направлению потока воздуха |
