Применение Вентс НКВ 800х500-3 (прямоугольный)
Канальные водяные нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве подогревателя в приточных или приточно-вытяжных установках.
Конструкция Вентс НКВ 800х500-3 (прямоугольный)
Корпус нагревателя выполнен из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена – из алюминиевых пластин. Для герметичного соединения с воздуховодами нагреватели снабжены резиновыми уплотнителями. Нагреватели выпускаются в двух- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100°С. На выходном коллекторе нагревателя предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от обмораживания калорифера. Нагреватель оборудован ниппелем для обезвоздушивания системы.
Монтаж Вентс НКВ 800х500-3 (прямоугольный)
Монтаж нагревателя осуществляется при помощи фланцевого соединения. Водяные нагреватели могут устанавливаться в любом положении, позволяющем произвести его обезвоздушивание.
Направление движения воздуха должно соответствовать указателю на калорифере.
Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.
Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения.
Нагреватель может устанавливаться перед или за вентилятором. Если нагреватель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5м для стабилизации потока воздуха, а также не превысить максимально допустимую температуру воздуха внутри вентилятора.

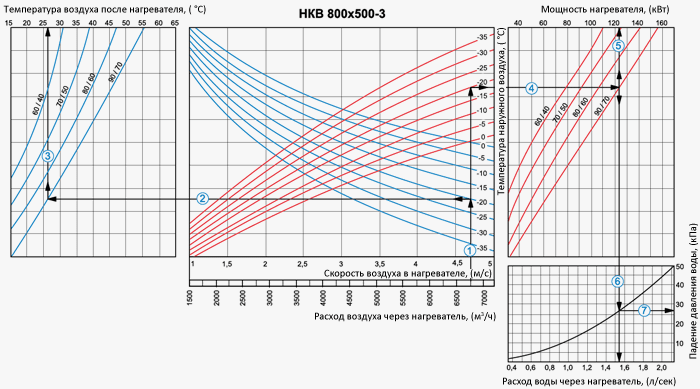

Калорифер необходимо подключать по принципу противотока, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения.
Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружного монтажа необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).
Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту от замерзания:
- автоматическую регулировку мощности и температуры нагрева воздуха;
- включение системы вентиляции с предварительным прогревом нагревателя.
- применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
- отслеживание состояние фильтра при помощи датчика дифференциального давления;
- остановку вентилятора, в случае угрозы замерзания нагревателя.
 |
 |
| Подключение против направления потока воздуха |
Подключение по направлению потока воздуха |
