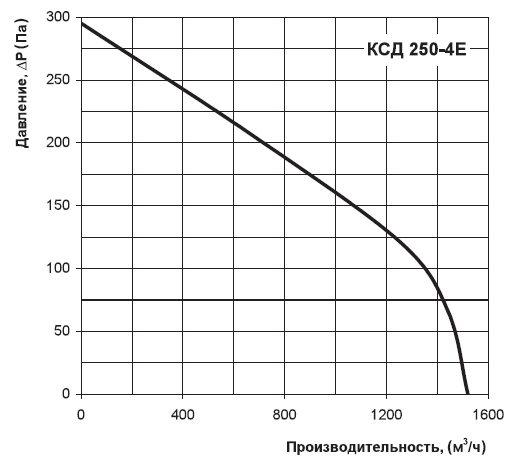

Применение канального вентилятора Вентс КСД 250 4Е У1н
Конструкция вентиляторов КСД позволяет применять их в приточно-вытяжных системах вентиляции в помещениях с высокими требованиями к уровню шума. Предназначены для монтажа с воздуховодами диаметром 250 мм.
Конструкция центробежного вентилятора Вентс КСД 250 4Е У1н
Корпус вентилятора изготовлен из оцинкованного стального листа с использованием тепло- и звуко-изоляционного материала. Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями.
Двигатель канального шумоизолированного вентилятора Вентс КСД 250 4Е У1н
При изготовлении вентиляторов используются четырех - или шестиполюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо двустороннего всасывания с вперед загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, вентилятор не требует технического обслуживания и отличается малошумной работой.
Регулировка скорости вентилятора Вентс КСД 250 4Е У1н
Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется в соответствии со скоростью вращения двигателя. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Монтаж канального центробежного вентилятора Вентс КСД 250 4Е У1н
Канальный вентилятор Вентс предназначен для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. В случае подсоединения через гибкие вставки, необходимо крепление вентилятора к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусмотреть доступ для обслуживания вентилятора.
Канальный центробежный вентилятор Вентс КСД с электронным модулем температуры
Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).
Вентиляторы КСД…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.
На передней панели расположены регуляторы:
- предварительной установки скорости вращения крыльчатки
- порога срабатывания электронного термостата.
Исполнение вентилятора с выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.
Алгоритм работы канального вентилятора Вентс КСД с электронным модулем температуры
При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.
Для исключения возможности частого переключения двигателя (при установившейся в канале пороговой температуре) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:
- Задержка по датчику температуры (КСД…У): при превышении температуры воздуха на 2°С выше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
- Задержка по таймеру (КСД…У1): при превышении температуры воздуха более установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5 мин. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата и только после отработки таймера задержки. Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5 мин.
Пример для задержки по датчику температуры:
Начальные условия:
- скорость вращения установлена =60% от максимальной
- порог срабатывания установлен =25°С
- температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60%
- температура в канале повышается
вентилятор работает со скоростью вращения крыльчатки =60%
- температура в канале достигла 27°С
вентилятор переключается на скорость вращения крыльчатки =100%
- температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
- температура в канале достигла 25°С
вентилятор переключается на установленную ранее скорость вращения (=60%)
|
Пример для задержки по таймеру:
Начальные условия:
- скорость вращения установлена =60% от максимальной
- порог срабатывания установлен =25°С
- температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60%
- температура в канале повышается, достигла 25°С и продолжает повышаться
вентилятор переключается на скорость вращения крыльчатки =100%, при этом включается таймер задержки на 5 минут
- температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
- температура в канале достигла 25°С и продолжает понижаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения на установленную скорость (=60%) снова включится таймер задержки на 5 минут.
- температура в канале повышается, достигла 25°С и продолжает повышаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)
Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.
|
