Вентс ДРФ-ОВ 300

Применение дестратификатора Вентс ДРФ-ОВ 300

Дестратификаторы Вентс ДРФ-ОВ 300 применяются в промышлен­ных цехах, складах, супермаркетах, выставочных и концертных залах, закрытых спортивных соо­ружениях и т.п. Применение дестратификаторов целесообразно в больших помещениях с высотой потолков более 5 м, где в результате естественной конвекции под потолком происходит скопление воздуха с более высокой температурой, чем в ра­бочей зоне (2 м над уровнем пола).

Принцип работы дестратификатора Вентс ДРФ-ОВ 300

В отапливаемых помещениях с высокими потолками происходит накопление теплого воздуха вверху. Температура воздуха повышается на 1^оC с каждым метром высоты помещения. Это приводит к повышенным теплопотерям через крышу здания. Дестратификаторы Вентс ДРФ-ОВ 300 устраняют эту проблему, направляя теплый воздух из­ под потолка в рабочую зону, при этом разность температур между полом и потолком сводиться до минимума. Применение дестратификаторов снижает тепловые потери и энергозатраты при эксплуатации системы отопления.

Конструкция дестратификатора Вентс ДРФ-ОВ 300

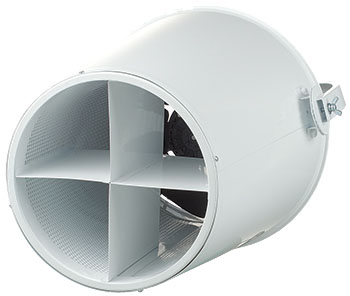

Дестратификатор Вентс ДРФ-ОВ 300 состоит из осевого вентилятора, который крепится к корпусу через виброгасящие опоры. Корпус дестратификаторов серии ДРФ­-ОВ и ДРФИ­-ОВ изготовлен из стали с полимерным покрытием. Корпус ДРФИ­-ОВ имеет специальную перфорацию и шумоизолирующий слой из ми­неральной ваты для снижения уровня шума соз­даваемый осевым вентилятором. На выходе де­стратификатора ДРФИ­-ОВ имеется спрямляющий аппарат, который придает потоку воздуха прямо­линейное движение, в свою очередь, обеспечивая максимально длинную выходную струю.

Для монтажа дестратификатор оборудован дуго­образным кронштейном (фиксация положения каждые 15⁰) и двумя тросами (монтажный и стра­ховочный) длиной 3 м с резьбовым соединением.

Двигатель вентилятора дестратификатора Вентс ДРФ-ОВ 300

Дестратификатор оборудован однофазными асинхронными двигателями с внешним ротором и осевой крыльчаткой. Двигатели имеют встро­енную тепловую защиту с автоматическим пере­запуском. Двигатели снабжены подшипниками качения. Класс защиты двигателя IP 44.

Регулировка скорости  дестратификатора Вентс ДРФ-ОВ 300

Регулирование скорости может быть как плавным, так и ступенчатым, и осуществляется при помощи тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу несколько дестратификаторов, при условии, что общая мощность и рабочий ток не будут пре­вышать номинальные параметры регулятора.

Монтаж  дестратификатора Вентс ДРФ-ОВ 300

Дестратификаторы предназначены для установ­ки внутри помещений, защищенных от влияния атмосферных явлений. Монтируются под потол­ком помещения, направляющим соплом вниз.

Дестратификатор предназначен для жесткого закрепления к несущей конструкции или для подвесного монтажа при помощи монтажного комлекта, поставляемого с дестратификатором.

Подача питания на вентилятор осуществляется че­рез наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, ука­занной на клеммной коробке.

Подбор  дестратификатора Вентс ДРФ-ОВ 300

Подбор типоразмера дестратификатора осущест­вляется с учётом того, чтобы дальность струи дестратификатора соответствовала 1,25 высо­ты помещения, а количество дестратификаторов подбирают исходя из того, чтобы их суммарная производительность по воздуху составляла от 1 до 2 объемов помещения.

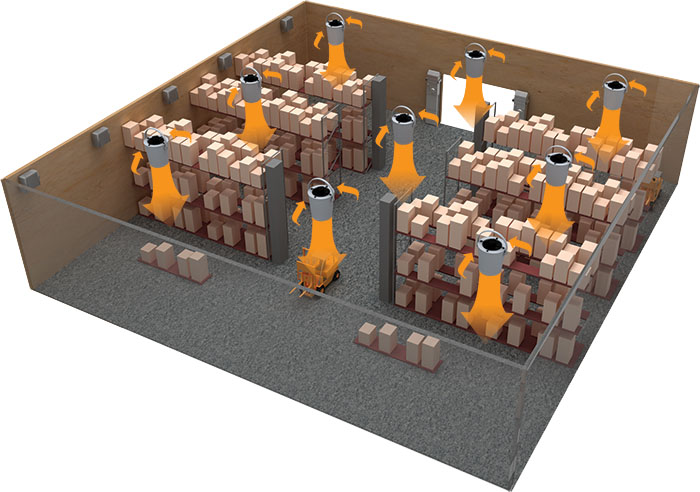

Вариант установки ВЕНТС ДРФ-ОВ на складе

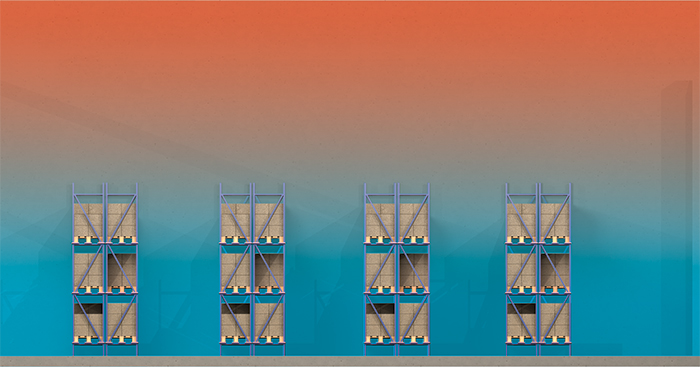

Неравномерное распределение теплого и холодного воздуха в помещении без применения дестратификаторов

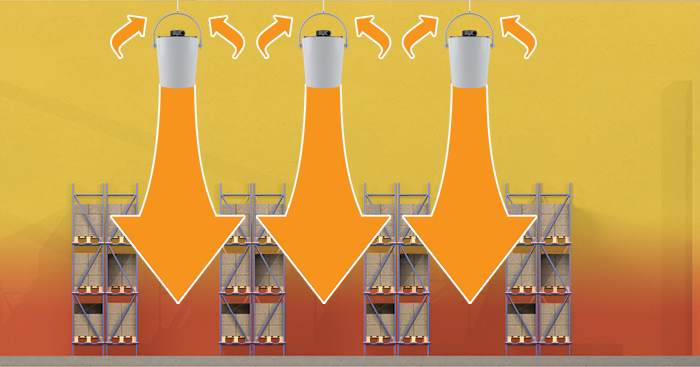

Равномерное распределение теплого воздуха в помещении с применением дестратификаторов
