Алювент С 150/6 (нз/п)

Описание Алювент С 150/6 (нз/п)

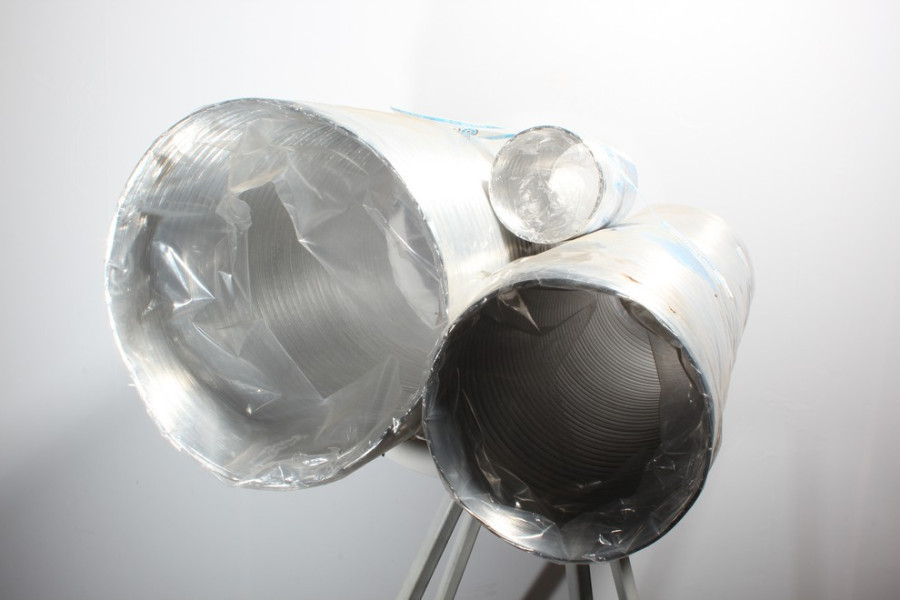

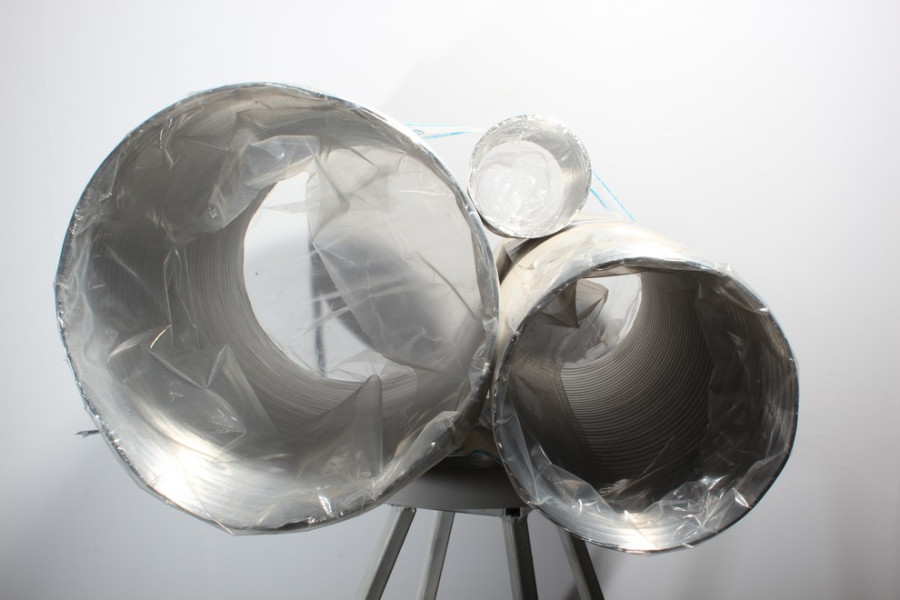

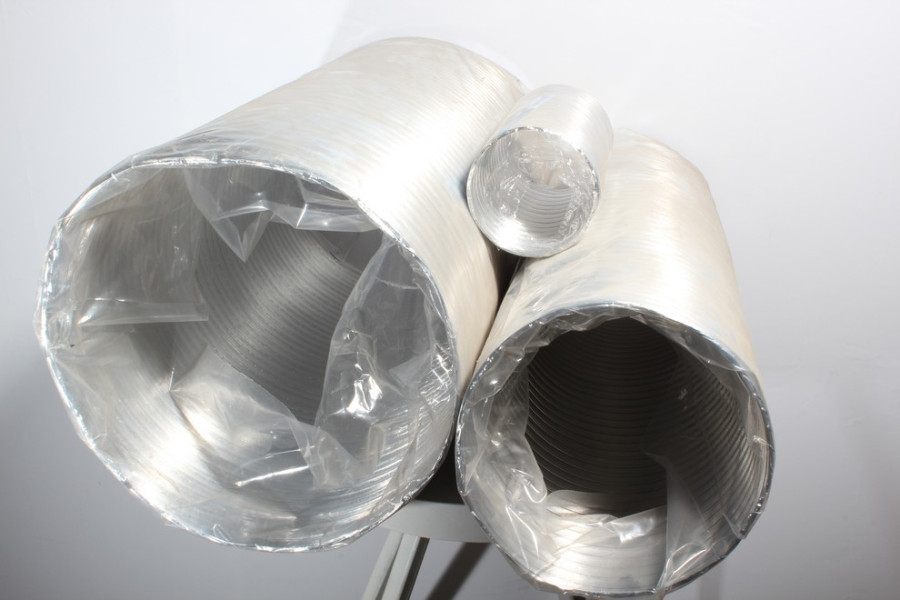

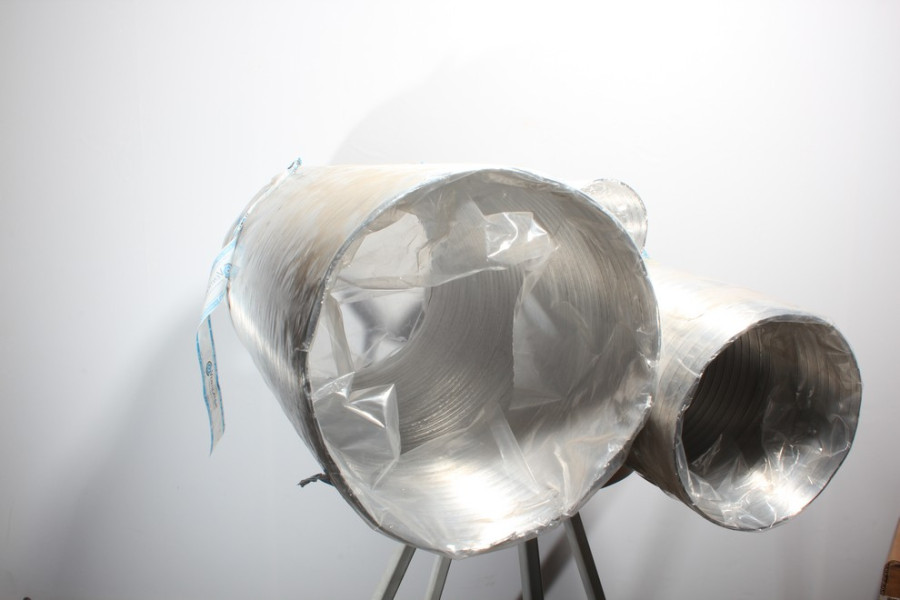

Гибкий спирально-навивной воздуховод из алюминиевой ленты с высокими аэродинамическими и прочностными характеристиками.

Особенности Алювент С 150/6 (нз/п)

• Изготавливаются из негорючей, стойкой к коррозии алюминиевой ленты.
• Сверхплотный тройной замок обеспечивает высокую плотность шва и полную герметичность воздуховода.
• Низкий коэффициент динамических потерь.
• Малый вес, высокая эластичность и легкость монтажа.
• Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные).

Рекомендации к применению Алювент С 150/6 (нз/п)

Применяются в системах бытовой и промышленной вентиляции, отопления и кондиционирования с давлением до 10 000 Па.
Для приточной или вытяжной вентиляции.

Диаграмма потерь давления на 1 м растянутого воздуховода Алювент С 150/6 (нз/п)

Пример расчета потерь давления на 1 м растянутого воздуховода Алювент С 150/6 (нз/п):

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
