ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин, исполнение 3

Name: ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин, исполнение 3
Brand: КВЗ
Price: 253102 UAH
Availability: InStock

Центробежный дутьевой вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Новинки

ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин, исполнение 3

Есть в наличии

Код товара: ID37947

253 102₴

Нашли дешевле?

Центробежный дутьевой вентилятор ВДН №8 (ВДН 95-40) с электродвигателем [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short] общепромышленного назначения.

Рабочая точка: производительность 6950 м³/ч при давлении 960 Па.

Оснащён рабочим колесом с загнутыми назад лопатками — для повышения КПД, снижения шума и экономии энергии.

Производительность, м³/ч:6950

Давление, Па:960

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин, исполнение 3

253 102₴

Описание

Назначение дутьевых вентиляторов ВДН №8 (ВДН 95-40)

Центробежные дутьевые вентиляторы одностороннего всасывания ВДН №8 (ВДН 95-40) предназначены для подачи воздуха в топочные камеры котлоагрегатов большой мощности котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 35 до 960 т/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Общие сведения о дутьевых вентиляторах ВДН №8 (ВДН 95-40)

Среднего и высокого давления
Одностороннего всасывания
Направление вращения - правое и левое
Назад загнутые лопатки
Количество лопаток – 16

Условия эксплуатации дутьевых вентиляторов ВДН №8 (ВДН 95-40)

Центробежные дутьевые вентиляторы ВДН предназначены для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м³, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата.

Конструкция дутьевых вентиляторов ВДН №8 (ВДН 95-40)

Основными узлами вентиляторов ВДН являются: рабочее колесо, корпус, коллектор, направляющий аппарат, ходовая часть, муфта и рама. Сварной корпус вентилятора имеет горизонтальный разъем и люк. Корпус усилен ребрами жесткости, выполненными из швеллеров.

Варианты изготовления дутьевых вентиляторов ВДН №8 (ВДН 95-40)

Тягодутьевые машины ВДН №8 (ВДН 95-40) выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВДН №8 (ВДН 95-40) изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Углы разворота корпуса вентиляторов ВДН №8 (ВДН 95-40):

Характеристики

Основные

Модель

ВДН №8

Тип электродвигателя

АИР

Производительность, м³/ч

6950

Давление, Па

960

Макс. температура перемещаемого воздуха, °С

Предел загрязненности, мг/м3

100

Максимальный КПД, ηmax (%)

Электродвигатель АИР 160 S6

Основные

Модель

АИР 160 S6

Тип электродвигателя

асинхронный

Вид

общепромышленный

Серия двигателя

АИР

Диаметр вала, мм

Напряжение, В

220/380

Частота тока, Гц

Мощность электродвигателя кВт

11.0

Об./мин

1000

n, об./мин

965

Климатическое исполнение

У3

Класс защиты устройства, IP

КПД, %

86,8

Коэффициент мощности, cosφ

0,79

Масса, кг

141

Габарит (высота оси вращения), мм

160

Отнош. макс. вращ-го момента силы к ном., Мmах/Мн

2,2

Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн

Отношение пускового тока к номинальному, Iпуск/Iн

6,3

Потребляемый номинальный ток, Iн (А)

Фазность

3-фазный

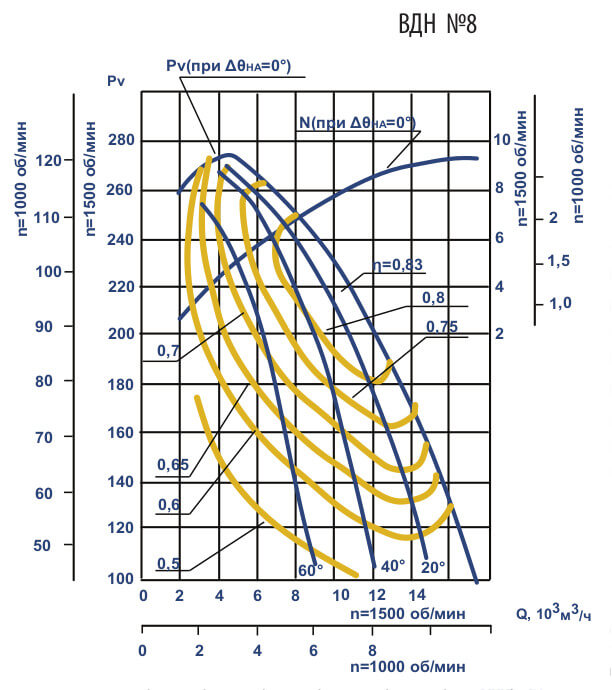

Аэродинамические характеристики ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин

Габаритные размеры ВДН №8 с эл.двигателем АИР 160 S6 11 кВт 1000 об./мин
