ВДН №20 с эл.двигателем ДАЗО4-400Y-6МУ1 400 кВт 1000 об./мин, исполнение 3

Под заказ

Код товара: ID37952

1 389 113₴

Центробежный дутьевой вентилятор ВДН №20 (ВДН 95-40) с электродвигателем Электродвигатель ДАЗО4-400Y-6МУ1 400 Мощность электродвигателя кВт 1000 Об./мин общепромышленного назначения.

Рабочая точка: производительность 207000 м³/ч при давлении 4755 Па.

Оснащён рабочим колесом с загнутыми назад лопатками — для повышения КПД, снижения шума и экономии энергии.

Двигатель установлен на подшипниковой опоре SKF/SNR на консистентной смазке.

Производительность, м³/ч:207000

Давление, Па:4755

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВДН №20 с эл.двигателем ДАЗО4-400Y-6МУ1 400 кВт 1000 об./мин, исполнение 3

1 389 113₴

Описание

Назначение дутьевых вентиляторов ВДН №20 (ВДН 95-40)

Центробежные дутьевые вентиляторы одностороннего всасывания ВДН №20 (ВДН 95-40) предназначены для подачи воздуха в топочные камеры котлоагрегатов большой мощности котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 35 до 960 т/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Общие сведения о дутьевых вентиляторах ВДН №20 (ВДН 95-40)

Среднего и высокого давления
Одностороннего всасывания
Направление вращения - правое и левое
Назад загнутые лопатки
Количество лопаток – 16

Условия эксплуатации дутьевых вентиляторов ВДН №20 (ВДН 95-40)

Центробежные дутьевые вентиляторы ВДН предназначены для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м³, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата.

Конструкция дутьевых вентиляторов ВДН №20 (ВДН 95-40)

Основными узлами вентиляторов ВДН являются: рабочее колесо, корпус, коллектор, направляющий аппарат, ходовая часть, муфта и рама. Сварной корпус вентилятора имеет горизонтальный разъем и люк. Корпус усилен ребрами жесткости, выполненными из швеллеров.

Варианты изготовления дутьевых вентиляторов ВДН №20 (ВДН 95-40)

Тягодутьевые машины ВДН №20 (ВДН 95-40) выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВДН №20 (ВДН 95-40) изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Углы разворота корпуса вентиляторов ВДН №20 (ВДН 95-40):

Характеристики

Основные

Модель

ВДН №20

Тип электродвигателя

АИР

Производительность, м³/ч

207000

Давление, Па

4755

Макс. температура перемещаемого воздуха, °С

Предел загрязненности, мг/м3

100

Максимальный КПД, ηmax (%)

Электродвигатель ДАЗО4-400Y-6МУ1

Основные

Модель

ДA3O4-400Y-6МУ1

Тип электродвигателя

асинхронный

Серия двигателя

ДАЗО4

Диаметр вала, мм

100

Напряжение, В

6000

Частота тока, Гц

Мощность электродвигателя кВт

400

Об./мин

1000

Климатическое исполнение

У1

Класс защиты устройства, IP

КПД, %

94,2

Коэффициент мощности, cosφ

0,85

Масса, кг

2650

Габарит (высота оси вращения), мм

400

Монтажное исполнение

IM1001

Настраиваемая неважная характеристика 1

Настраиваемая неважная характеристика 2

2400

Отнош. макс. вращ-го момента силы к ном., Мmах/Мн

2,5

Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн

1,3

Отношение пускового тока к номинальному, Iпуск/Iн

6,5

Потребляемый номинальный ток, Iн (А)

Схема исполнения

продолжительный S1

Фазность

3-фазный

Холодопроизводительность, кВт

ICА01A61

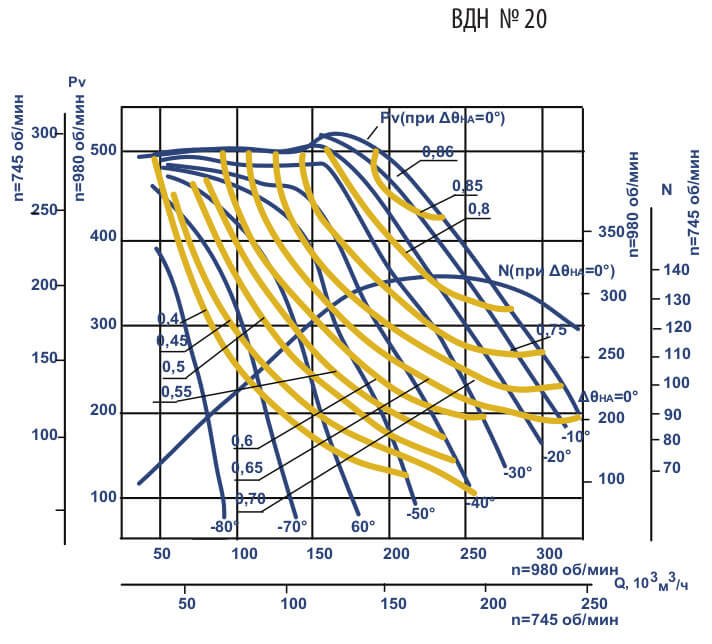

Аэродинамические характеристики ВДН №20 с эл.двигателем ДАЗО4-400Y-6МУ1 400 кВт 1000 об./мин
