ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3

Центробежный дутьевой вентилятор

Производитель: КВЗ
0
Все о товаре
Описание
Характеристики

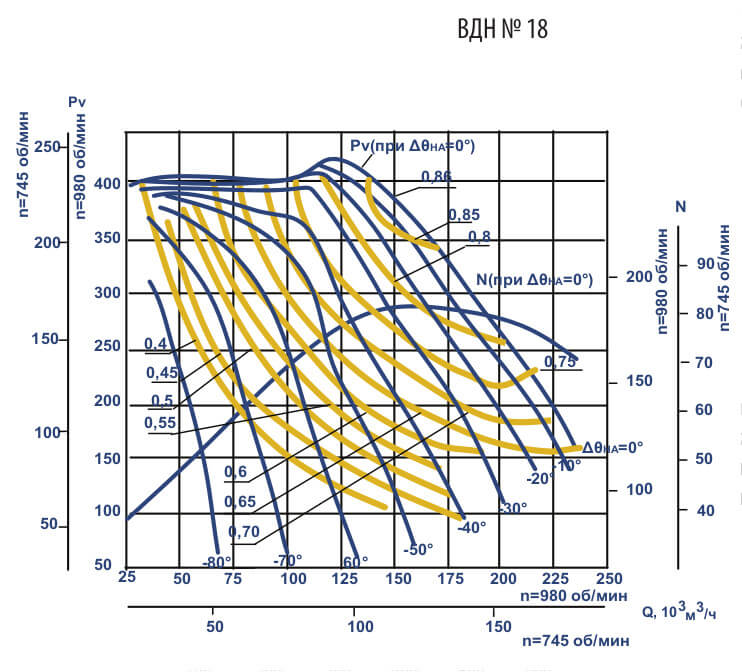

Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Новинки
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
Нет в наличии
Код товара: ID37951
договорная

Центробежный дутьевой вентилятор [option_values.65.value] (ВДН 95-40) с электродвигателем [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short] общепромышленного назначения.

Рабочая точка: производительность [option_values.88.value] м³/ч при давлении [option_values.89.value] Па.

Оснащён рабочим колесом с загнутыми назад лопатками — для повышения КПД, снижения шума и экономии энергии.

Производительность, м³/ч:
Давление, Па:
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
ВДН №18 с эл.двигателем АИР 355 M6 200 кВт 1000 об./мин, исполнение 3
Описание

Назначение дутьевых вентиляторов [option_values.65.value] (ВДН 95-40)

Центробежные дутьевые вентиляторы одностороннего всасывания [option_values.65.value] (ВДН 95-40) предназначены для подачи воздуха в топочные камеры котлоагрегатов большой мощности котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 35 до 960 т/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Общие сведения о дутьевых вентиляторах [option_values.65.value] (ВДН 95-40)

  • Среднего и высокого давления
  • Одностороннего всасывания
  • Направление вращения - правое и левое
  • Назад загнутые лопатки
  • Количество лопаток – 16

Условия эксплуатации дутьевых вентиляторов [option_values.65.value] (ВДН 95-40)

Центробежные дутьевые вентиляторы ВДН предназначены для перемещения воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м³, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата.

Конструкция дутьевых вентиляторов [option_values.65.value] (ВДН 95-40)

Основными узлами вентиляторов ВДН являются: рабочее колесо, корпус, коллектор, направляющий аппарат, ходовая часть, муфта и рама. Сварной корпус вентилятора имеет горизонтальный разъем и люк. Корпус усилен ребрами жесткости, выполненными из швеллеров.

Варианты изготовления дутьевых вентиляторов [option_values.65.value] (ВДН 95-40)

Тягодутьевые машины [option_values.65.value] (ВДН 95-40) выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка [option_values.65.value] (ВДН 95-40) изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Углы разворота корпуса вентиляторов [option_values.65.value] (ВДН 95-40):



Характеристики
Основные
Модель
Тип электродвигателя
Производительность, м³/ч
Давление, Па
Макс. температура перемещаемого воздуха, °С
Предел загрязненности, мг/м3
Максимальный КПД, ηmax (%)
Электродвигатель АИР 355 М6
Основные
Модель
АИР 355 М6
Тип электродвигателя
асинхронный
Вид
общепромышленный
Серия двигателя
АИР
Диаметр вала, мм
100
Напряжение, В
380/660
Частота тока, Гц
50
Мощность электродвигателя кВт
200.0
Об./мин
1000
n, об./мин
990
Климатическое исполнение
У3
Класс защиты устройства, IP
54
КПД, %
95
Коэффициент мощности, cosφ
0,88
Масса, кг
1730
Габарит (высота оси вращения), мм
355
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн
2
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн
2
Отношение пускового тока к номинальному, Iпуск/Iн
7
Потребляемый номинальный ток, Iн (А)
363
Фазность
3-фазный
