ВД №20 с эл.двигателем ДАЗО4-13-55-8У1 400 кВт 750 об./мин, исполнение 3

Name: ВД №20 с эл.двигателем ДАЗО4-13-55-8У1 400 кВт 750 об./мин, исполнение 3
Brand: КВЗ
Price: 1700127 UAH
Availability: OutOfStock

Центробежный дутьевой вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Отзывы 0

Вопросы0

Новинки

ВД №20 с эл.двигателем ДАЗО4-13-55-8У1 400 кВт 750 об./мин, исполнение 3

Под заказ

Код товара: ID37945

1 700 127₴

Центробежный тягодутьевой вентилятор ВД №20

Предназначен для перемещения воздуха и газовоздушных смесей с температурой от -30 °C до +80 °C, при запылённости не более 0,1 г/м³, без липких, волокнистых и абразивных включений.

Производительность: 106000 м³/ч
Полное давление: 4990 Па

Лопасти загнуты вперёд

Производительность, м³/ч:106000

Давление, Па:4990

Об./мин:730

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВД №20 с эл.двигателем ДАЗО4-13-55-8У1 400 кВт 750 об./мин, исполнение 3

1 700 127₴

Описание

Дутьевой вентилятор ВД №20 серии с электродвигателем [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short], изготовленный из углеродистой стали

Центробежные дутьевые вентиляторы одностороннего всасывания ВД №20 предназначены для подачи воздуха в топочные камеры котельных агрегатов ТЭС или крупных промышленных котельных установок. Вентиляторы используются с котлами с уравновешенной тягой паропроизводительностью 1–25 т/ч, а также с газомазутными водогрейными котлами теплопроизводительностью 0,5–16 Гкал/ч. Также применяются в технологических установках для подачи чистого воздуха или как дымососы для котлов с уравновешенной тягой.

Общие сведения о вентиляторах ВД №20

Среднего и высокого давления
Одностороннего всасывания
Лопатки загнуты вперёд
Количество лопаток — 32
Направление вращения — правое или левое
Поворот корпуса — от 0° до 360° (шаг 15°)
Исполнение №1 — рабочее колесо на валу электродвигателя
Исполнение №3 — привод через промежуточный вал

Условия эксплуатации вентиляторов ВД №20

Предназначены для перемещения воздуха и неагрессивных газовоздушных смесей с температурой от -30 °C до +200 °C, с запылённостью до 0,1 г/м³, не содержащих липких, волокнистых или абразивных включений. Подходят для продолжительной работы внутри помещений или на открытом воздухе под навесом в условиях умеренного климата.

Конструкция вентиляторов ВД №20

Основные узлы: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, опора. Двигатель с колесом установлен на П-образной раме, закреплённой к фундаменту болтами. Корпус — сварная конструкция из обечайки и боковин. Всасывающий патрубок цилиндрической формы крепится к корпусу болтами.

По согласованию с заказчиком вентилятор может быть дополнительно укомплектован всасывающим карманом с лопаточным направляющим аппаратом. Он изменяет направление потока на 90°, стабилизирует его и повышает КПД вентилятора. Управление направляющим аппаратом — ручное или с помощью исполнительного механизма.

Варианты исполнения вентиляторов ВД №20

Вентиляторы изготавливаются с правым или левым направлением вращения. При правом вращении колесо вращается по часовой стрелке (если смотреть со стороны двигателя), при левом — против. Корпус (улитка) выпускается с углом поворота от 0° до 270° с шагом 15°; мешающие установке рёбра удаляются.

Углы поворота корпуса вентиляторов ВД №20

Характеристики

Основные

Модель

ВД №20

Тип электродвигателя

ДАЗО

Производительность, м³/ч

106000

Давление, Па

4990

Об./мин

730

Макс. температура перемещаемого воздуха, °С

Предел загрязненности, мг/м3

100

Масса, кг

7906

Электродвигатель ДАЗО4-13-55-8У1

Основные

Модель

ДАЗО4-13-55-8У1

Тип электродвигателя

асинхронный

Серия двигателя

ДАЗО4

Диаметр вала, мм

890

Напряжение, В

6000

Частота тока, Гц

Мощность электродвигателя кВт

400

Об./мин

750

Климатическое исполнение

У1

Класс защиты устройства, IP

КПД, %

93,8

Коэффициент мощности, cosφ

0,81

Масса, кг

3450

Габарит (высота оси вращения), мм

1180

Монтажное исполнение

IM1001

Настраиваемая неважная характеристика 2

5200

Отнош. макс. вращ-го момента силы к ном., Мmах/Мн

2,3

Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн

1,2

Отношение пускового тока к номинальному, Iпуск/Iн

6,0

Потребляемый номинальный ток, Iн (А)

50,5

Схема исполнения

продолжительный S1

Фазность

3-фазный

Холодопроизводительность, кВт

ICO1A61

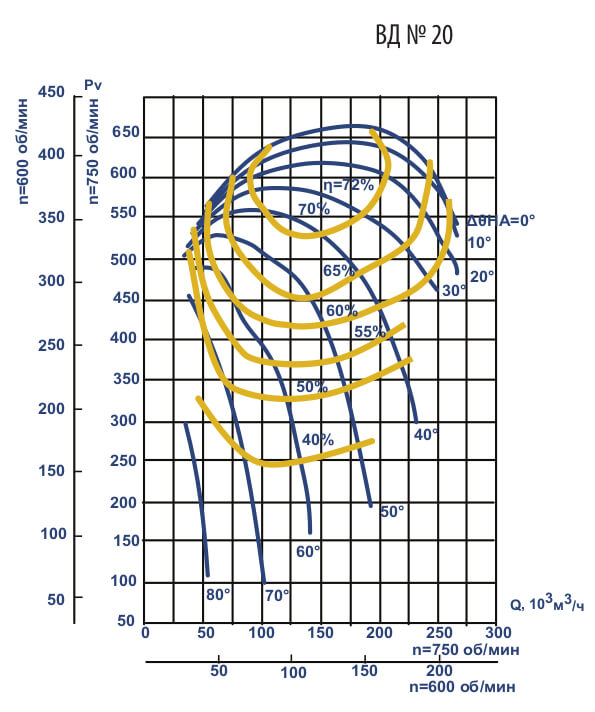

Аэродинамические характеристики ВД №20 с эл.двигателем ДАЗО4-13-55-8У1 400 кВт 750 об./мин
