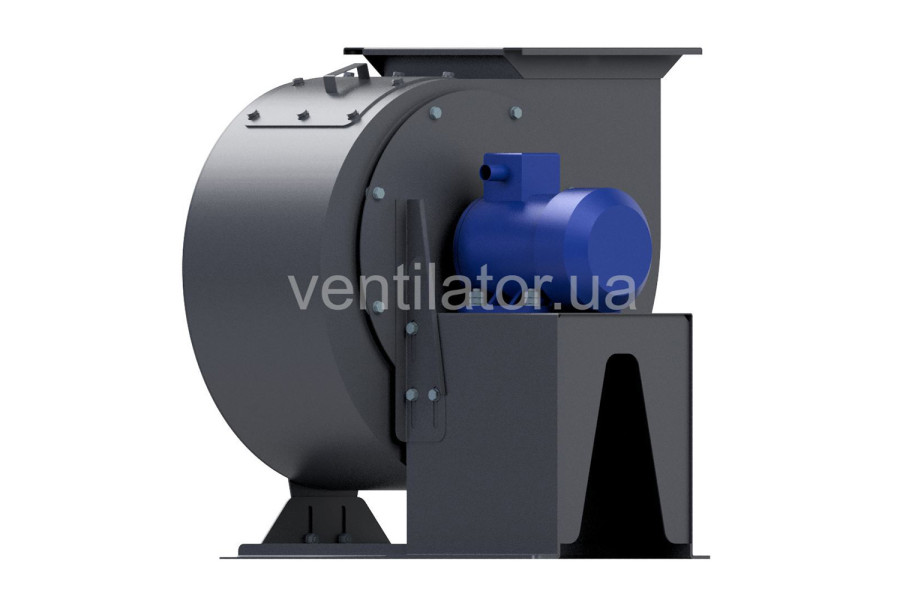

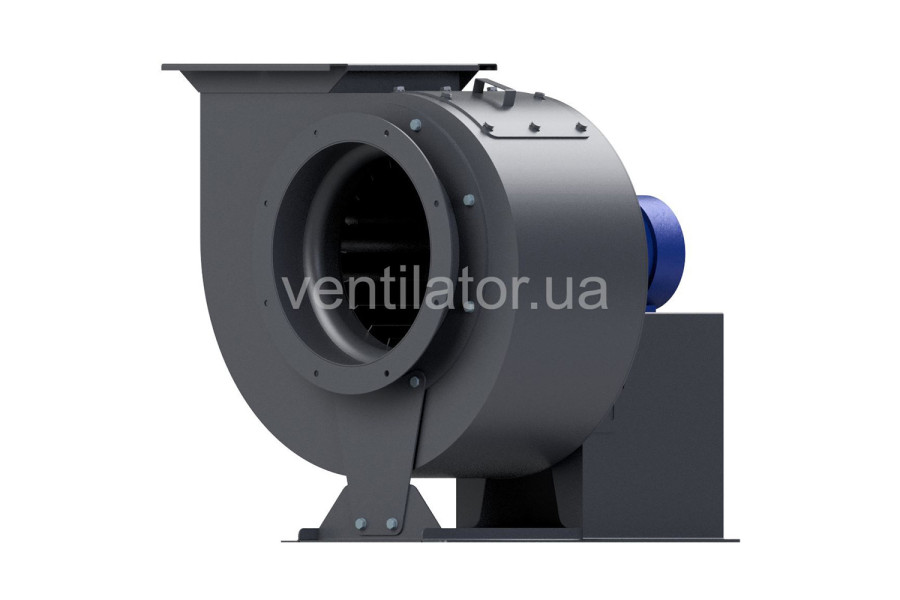

ВД №2,7 с эл.двигателем АИР 80 А4 1.1 кВт 1500 об./мин, исполнение 1

Name: ВД №2,7 с эл.двигателем АИР 80 А4 1.1 кВт 1500 об./мин, исполнение 1
Brand: КВЗ
SKU: ВД27
Price: 17593 UAH
Availability: InStock

Центробежный дутьевой вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

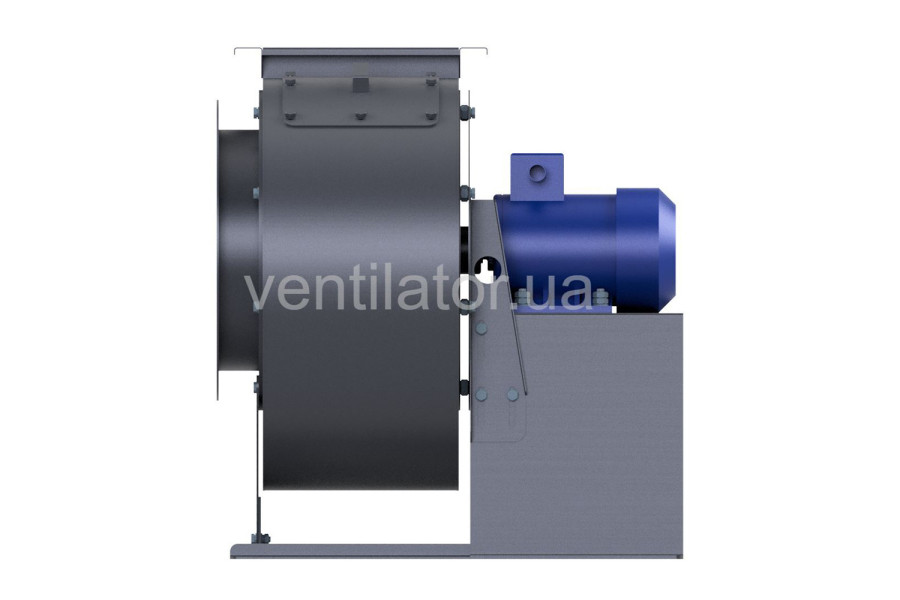

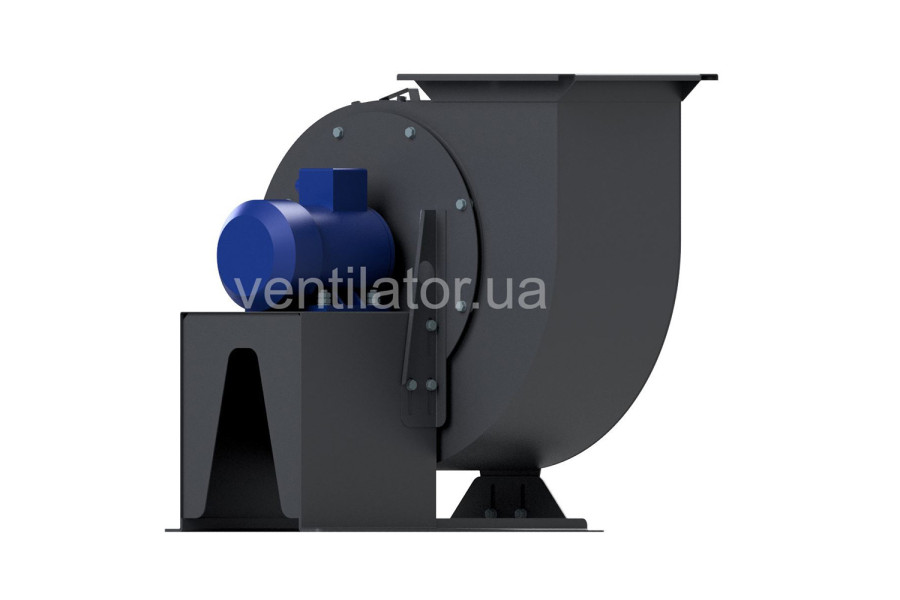

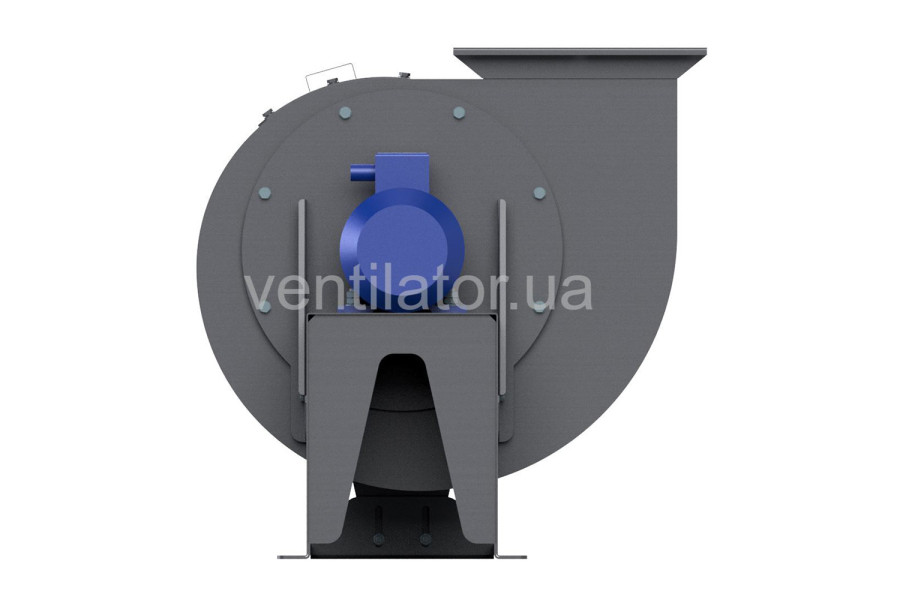

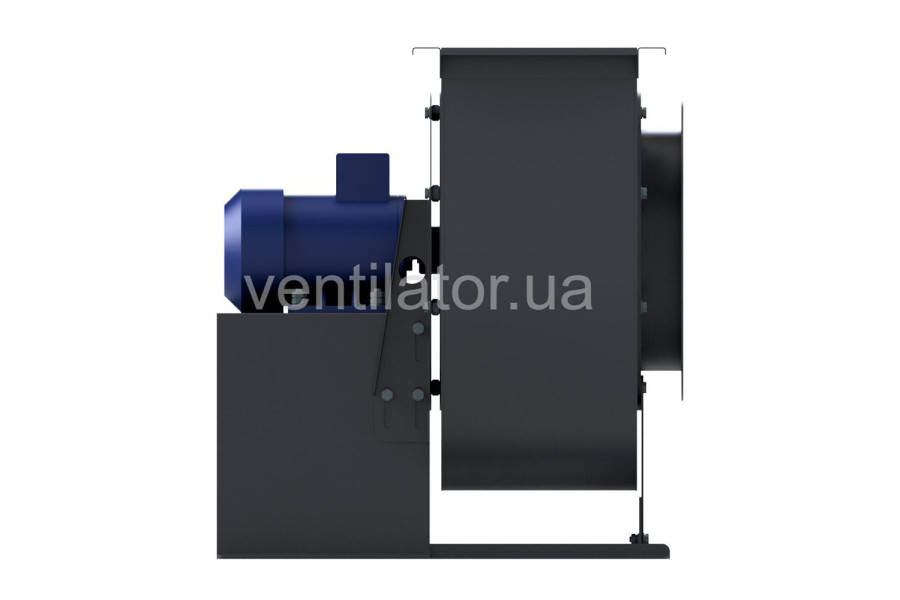

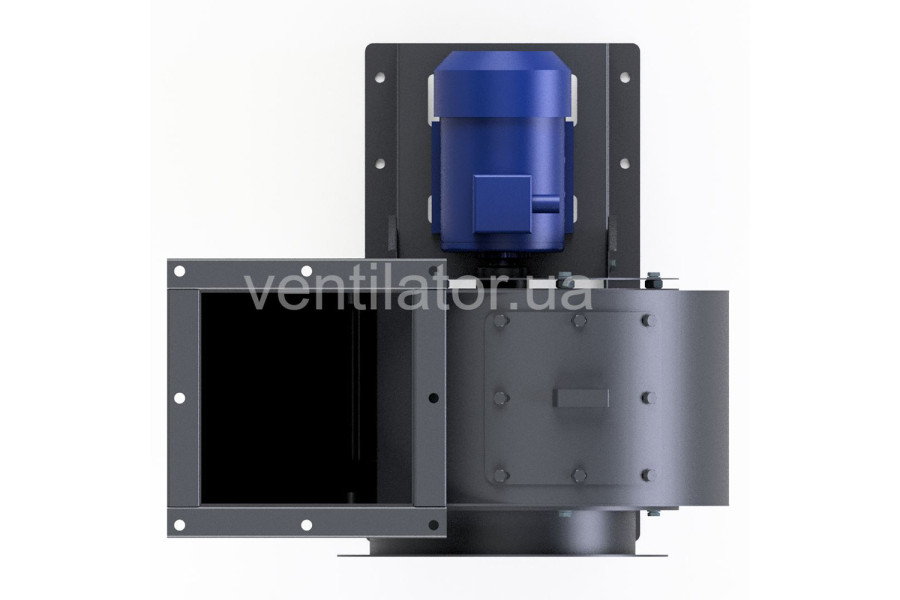

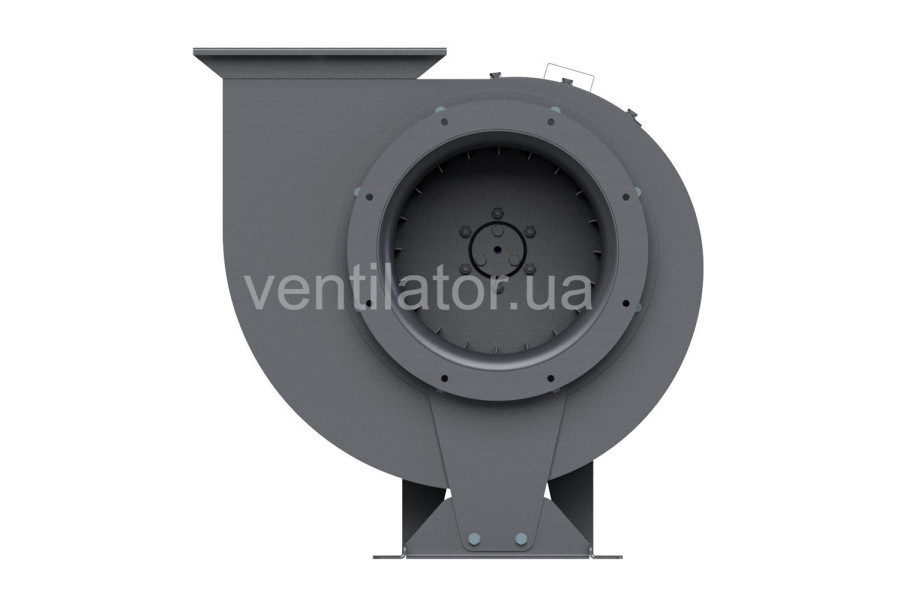

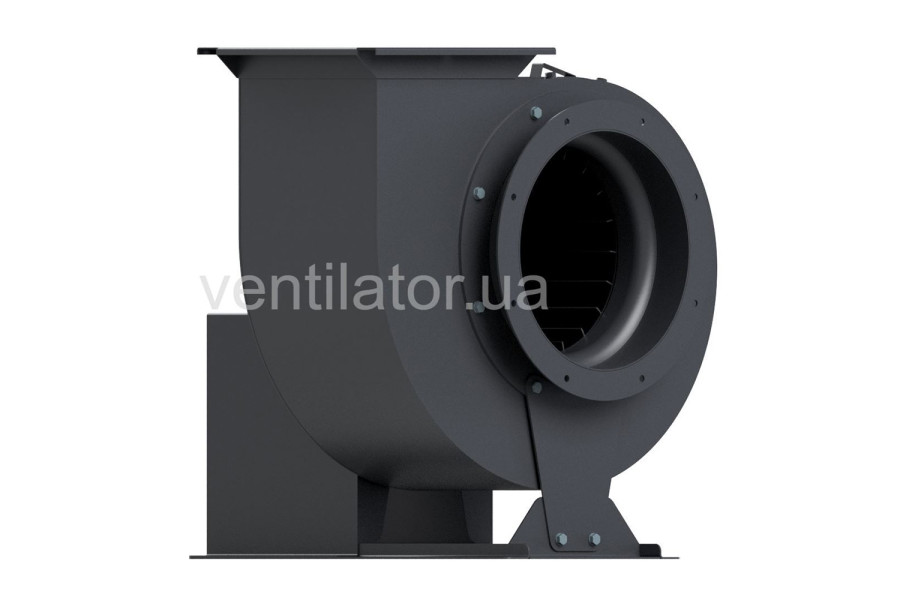

ВД №2,7 с эл.двигателем АИР 80 А4 1.1 кВт 1500 об./мин, исполнение 1

Есть в наличии

Код товара: ID16321

17 593₴

Нашли дешевле?

Центробежный тягодутьевой вентилятор ВД №2,7

Предназначен для перемещения воздуха и газовоздушных смесей с температурой от -30 °C до +80 °C, при запылённости не более 0,1 г/м³, без липких, волокнистых и абразивных включений.

Производительность: 1100 м³/ч
Полное давление: 100 Па

Лопасти загнуты вперёд

Производительность, м³/ч:1100

Давление, Па:100

Об./мин:1500

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВД №2,7 с эл.двигателем АИР 80 А4 1.1 кВт 1500 об./мин, исполнение 1

17 593₴

Описание

Дутьевой вентилятор ВД №2,7 серии с электродвигателем [el.name] [el.option_values.52.value] [el.option_values.52.name] [el.option_values.41.value] [el.option_values.41.name_short], изготовленный из углеродистой стали

Центробежные дутьевые вентиляторы одностороннего всасывания ВД №2,7 предназначены для подачи воздуха в топочные камеры котельных агрегатов ТЭС или крупных промышленных котельных установок. Вентиляторы используются с котлами с уравновешенной тягой паропроизводительностью 1–25 т/ч, а также с газомазутными водогрейными котлами теплопроизводительностью 0,5–16 Гкал/ч. Также применяются в технологических установках для подачи чистого воздуха или как дымососы для котлов с уравновешенной тягой.

Общие сведения о вентиляторах ВД №2,7

Среднего и высокого давления
Одностороннего всасывания
Лопатки загнуты вперёд
Количество лопаток — 32
Направление вращения — правое или левое
Поворот корпуса — от 0° до 360° (шаг 15°)
Исполнение №1 — рабочее колесо на валу электродвигателя
Исполнение №3 — привод через промежуточный вал

Условия эксплуатации вентиляторов ВД №2,7

Предназначены для перемещения воздуха и неагрессивных газовоздушных смесей с температурой от -30 °C до +200 °C, с запылённостью до 0,1 г/м³, не содержащих липких, волокнистых или абразивных включений. Подходят для продолжительной работы внутри помещений или на открытом воздухе под навесом в условиях умеренного климата.

Конструкция вентиляторов ВД №2,7

Основные узлы: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, опора. Двигатель с колесом установлен на П-образной раме, закреплённой к фундаменту болтами. Корпус — сварная конструкция из обечайки и боковин. Всасывающий патрубок цилиндрической формы крепится к корпусу болтами.

По согласованию с заказчиком вентилятор может быть дополнительно укомплектован всасывающим карманом с лопаточным направляющим аппаратом. Он изменяет направление потока на 90°, стабилизирует его и повышает КПД вентилятора. Управление направляющим аппаратом — ручное или с помощью исполнительного механизма.

Варианты исполнения вентиляторов ВД №2,7

Вентиляторы изготавливаются с правым или левым направлением вращения. При правом вращении колесо вращается по часовой стрелке (если смотреть со стороны двигателя), при левом — против. Корпус (улитка) выпускается с углом поворота от 0° до 270° с шагом 15°; мешающие установке рёбра удаляются.

Углы поворота корпуса вентиляторов ВД №2,7

Характеристики

Основные

Модель

ВД №2,7

Тип электродвигателя

АИР

Производительность, м³/ч

1100

Давление, Па

100

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

100

Масса, кг

Потребляемая мощность, Вт

1100

Электродвигатель АИР 80 А4

Основные

Модель

АИР 80 А4

Тип электродвигателя

асинхронный

Вид

общепромышленный

Серия двигателя

АИР

Диаметр вала, мм

Напряжение, В

220/380

Частота тока, Гц

Мощность электродвигателя кВт

1.1

Об./мин

1500

n, об./мин

1375

Климатическое исполнение

У3

Класс защиты устройства, IP

КПД, %

74,5

Коэффициент мощности, cosφ

0,76

Масса, кг

Габарит (высота оси вращения), мм

Отнош. макс. вращ-го момента силы к ном., Мmах/Мн

2,3

Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн

2,3

Отношение пускового тока к номинальному, Iпуск/Iн

5,8

Потребляемый номинальный ток, Iн (А)

3,04

Фазность

3-фазный

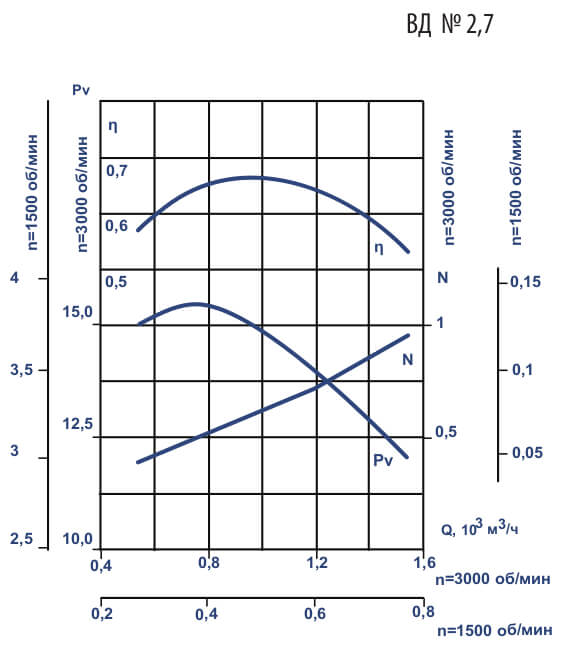

Аэродинамические характеристики ВД №2,7 с эл.двигателем АИР 80 А4 1.1 кВт 1500 об./мин
