ВЦП 6-46 №3,15 с эл.двигателем АИР 100 S2 4 кВт 3000 об./мин, исполнение 1

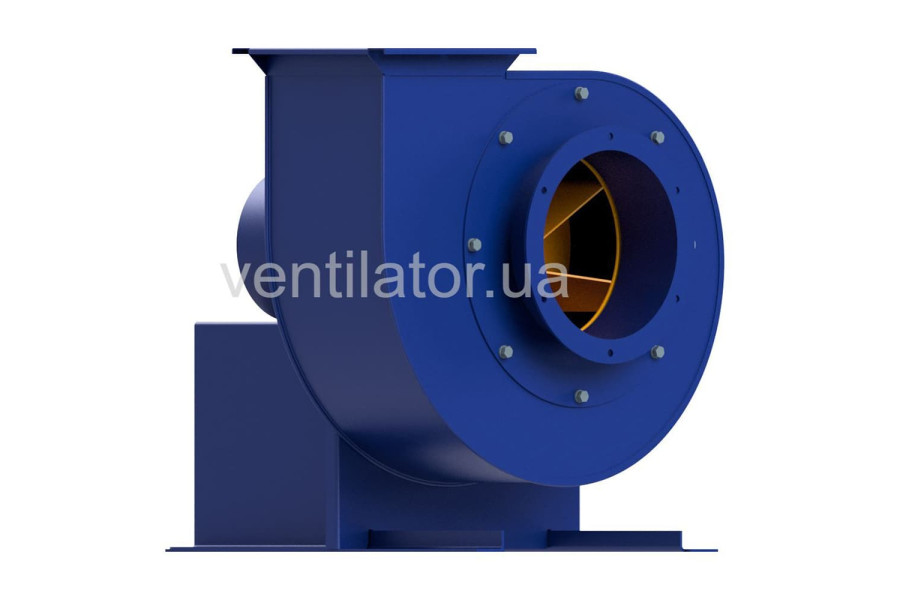

Вентилятор центробежный пылевой серии ВЦП 6-46 №3,15 (ВЦП 115-52), выполненный по схеме исполнения № 1, рабочее колесо непосредственно на валу электродвигателя, изготовленный из углеродистой стали и Электродвигатель АИР 100 S2 4.0 кВт 3000 об./мин.

Данный вентилятор предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистой стали обычного качества не превышает агрессивности воздуха. Смеси не должны содержать липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде – до 100000 мг/м³ (1 кг/м³). Вентилятор ВЦП 6-46 №3,15 (ВЦП 115-52) применяется для удаления стружки и металлической пыли от станков, в санитарно-технических и производственных целях в стационарных условиях.

Общие сведения о пылевых вентиляторах ВЦП 6-46 №3,15 с эл.двигателем АИР 100 S2 4 кВт 3000 об./мин (ВЦП 115-52):

• одностороннего всасывания;
• спиральный поворотный корпус;
• радиальные прямые лопатки;
• количество лопаток – 8 шт.;
• направление вращения – правое и левое;
• материал изготовления: углеродистая сталь;
• схема исполнения № 1 – рабочее колесо на валу двигателя;

Область применения пылевых вентиляторов ВЦП 6-46 №3,15 с эл.двигателем АИР 100 S2 4 кВт 3000 об./мин (ВЦП 115-52):

• в системах пылеочистных установок;
• в системах пневмотранспорта;
• для удаления древесной пыли и стружки от деревообрабатывающих станков;
• для удаления металлической пыли и стружки от металлообрабатывающих станков;
• в других санитарно-технических и производственных целях.

Варианты изготовления центробежных вентиляторов ВЦП 6-46 №3,15 (ВЦП 115-52):

• из углеродистой стали;
• из нержавеющей стали;
• из разнородных металлов.

Устройство пылевого вентилятора ВЦП 6-46 №3,15 (ВЦП 115-52) и основные сборочные единицы:

• рабочее колесо;
• спиральный корпус;
• Электродвигатель АИР 100 S2;
• входной патрубок;
• подшипниковый узел (ходовая часть);
• станина;
• рама;
• клиноременная передача: клиновые ремни, ведущий и ведомый шкивы;

Рабочее колесо вентилятора ВЦП 6-46 №3,15 (ВЦП 115-52)

Рабочее колесо сварное, состоит из 8 радиально расположенных прямых лопаток, ступицы и двух звездочек.

Спиральный корпус вентилятора высокого давления ВЦП 6-46 №3,15 (ВЦП 115-52)

Спиральный корпус представляет собой неразъёмную конструкцию. К передней стенке корпуса крепится цилиндрический входной патрубок с фланцем. Выходной патрубок приварен к корпусу. Зазор между входным патрубком и рабочим колесом регулируется.

Электродвигатель АИР 100 S2 – общепромышленный асинхронный трёхфазный двигатель с короткозамкнутым ротором, предназначен для работы от сети переменного тока частотой 50 Гц и напряжением 220/380 В. Номинальная скорость вращения двигателя Электродвигатель АИР 100 S2 – 3000 об/мин. Габарит (высота оси вращения): 100 мм; диаметр вала: 28 мм; мощность: 4.0 кВт; климатическое исполнение: У3; IP: 54.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения, вид со стороны всасывающего отверстия:
