ВЦП 5-45 №4 с эл.двигателем АИР 132 M2 11 кВт 3000 об./мин, исполнение 1

Вентилятор центробежный (радиальный) пылевой серии ВЦП 5-45 №4 (ВЦП 110-43) с электродвигателем Электродвигатель АИР 132 М2 11.0 Мощность электродвигателя кВт 3000 Об./мин, выполненный по схеме исполнения № 1, рабочее колесо непосредственно на валу электродвигателя, изготовленный из углеродистой стали.

Данный вентилятор предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 300000 мг/м³ (1 кг/м³).

Вентилятор пылевой ВЦП 5-45 №4 (ВЦП 110-43) предназначен для удаления древесной пыли и стружки от деревообрабатывающих станков, для удаления металлической пыли и стружки от металлообрабатывающих станков, в санитарно-технических и производственных целях в стационарных условиях.

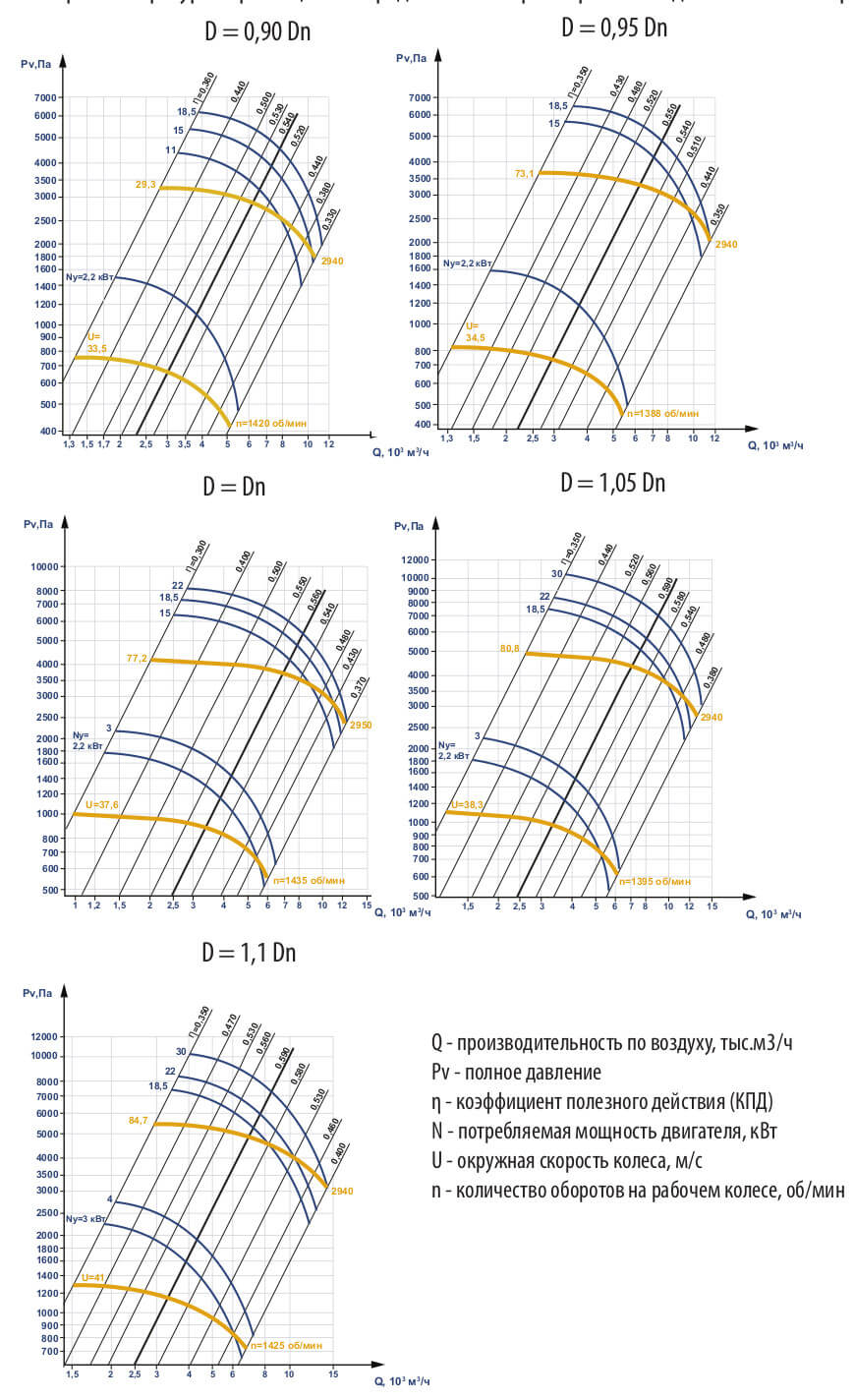

Общие сведения о пылевых вентиляторах ВЦП 5-45 №4 с эл.двигателем АИР 132 M2 11 кВт 3000 об./мин (ВЦП 110-43):

• одностороннего всасывания;
• корпус спиральный поворотный;
• радиальные прямые лопатки;
• количество лопаток – 8 шт.;
• направление вращения – правое и левое;
• схема исполнения: № 1 - рабочее колесо непосредственно на валу электродвигателя;
• материал изготовления: углеродистая сталь;

Сфера применения пылевых вентиляторов ВЦП 5-45 №4 с эл.двигателем АИР 132 M2 11 кВт 3000 об./мин (ВЦП 110-43):

• в системах пылеочистных установок;
• в системах пневмотранспорта;
• для удаления древесной пыли и стружки от деревообрабатывающих станков;
• для удаления металлической пыли и стружки от металлообрабатывающих станков;
• в других санитарно-технических и производственных целях.

Варианты изготовления центробежных вентиляторов ВЦП 5-45 №4 (ВЦП 110-43):

• из углеродистой стали;
• из нержавеющей стали;
• из разнородных металлов.

Устройство пылевого вентилятора ВЦП 5-45 №4 (ВЦП 110-43), основные сборочные единицы и принцип работы:

Корпус (обечайка) ВЦП 5-45 №4

Спиральный корпус представляет собой неразъемную конструкцию.

К передней стенке корпуса крепится цилиндрический входной патрубок с фланцем. Выходной патрубок приварен к корпусу. Зазор между входным патрубком и рабочим колесом регулируется.

Рабочее колесо вентилятора ВЦП 5-45 №4 (ВЦП 110-43)

Колесо рабочее сварное, состоит из 8 радиально расположенных прямых лопаток, ступицы и двух звездочек.

Электродвигатель асинхронный Электродвигатель АИР 132 М2 11.0 Мощность электродвигателя кВт 3000 Об./мин

Электродвигатель Электродвигатель АИР 132 М2 – общепромышленный асинхронный трехфазный двигатель с короткозамкнутым ротором, предназначенный для работы от сети частотой переменного тока 50 Гц напряжением 220/380 В. У электродвигателя Электродвигатель АИР 132 М2 номинальная скорость вращения 3000 оборотов в минуту. Габарит (высота оси вращения): 132 мм; диаметр вала: 38 мм; мощность в кВт: 11.0; климатическое исполнение: У3 ; ІР: 54. Корпус двигателей АИР мощностью от 1,5 кВт отливается из серого чугуна для надежности использования. Под заказ двигатель Электродвигатель АИР 132 М2 может быть изготовлен с корпусом из силуминового сплава.

Вентиляторы ВЦП 5-45 №4 (ВЦП 110-43) выпускаются правого и левого вращения согласно. Направление вращения вентиляторов определяется со стороны входного патрубка: по часовой стрелке – правое вращение; против часовой стрелки – левое вращение.

Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от двигателя.

При вращении рабочего колеса воздушная смесь, поступающая в каналы между лопатками колеса, под действием центробежной силы движется к периферии рабочего колеса и направляется в выходную часть корпуса.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения, вид со стороны всасывающего отверстия:
