Вентилятор проходческий ВЦП-16БКМ. Напряжение питания: 380/660 В; Частота вращения: 1500 об./мин; Производительность: 97200 м³/час; Мощность электродвигателя: 315 кВт.

Напряжение, В:380/660

Мощность электродвигателя кВт:315

n, об./мин:1500

Диаметр, мм:1510

Производительность, м³/час:97200

Рабочее давление (макс.), Па:7000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВЦП-16БКМ

Описание

Применение вентилятора ВЦП-16БКМ

Центробежный проходческий вентилятор ВЦП-16БКМ предназначен для проветривания шахтных стволов диаметром до 8 м и глубиной до 1400 м, проходимых с применением буровзрывных работ и проветриваемых нагнетательным способом. Также вентилятор ВЦП-16БКМ с реверсивным устройством может быть использован для проветривания околоствольных выработок.

Конструкция вентилятора ВЦП-16БКМ

Вентилятор устанавливается на поверхности шахты. В стандартном исполнении вентилятор ВЦП-16БКМ изготавливается правого и левого вращения с углом разворота спирального корпуса 180° (по желанию заказчика угол может быть изменён). Вентилятор производится на общей раме с ходовой частью на подшипниковых узлах SKF на консистентной смазке. Для тонкой регулировки оснащён осевым направляющим аппаратом.

Характеристики

Основные

Модель

ВЦП-16БКМ

Напряжение, В

380/660

Мощность электродвигателя кВт

315

n, об./мин

1500

КПД, %

Масса, кг

3500

Диаметр, мм

1510

Производительность, м³/час

97200

Рабочее давление (макс.), Па

7000

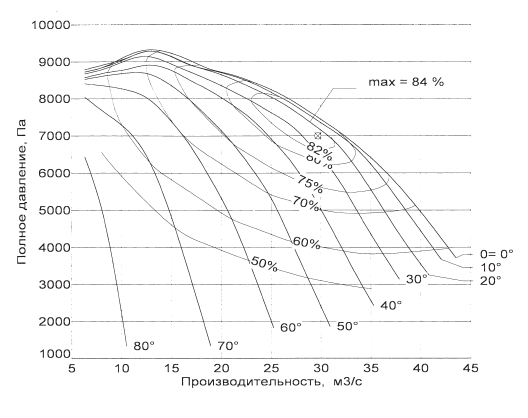

Аэродинамическая характеристика в кривых полного давления ВЦП-16БКМ

Аэродинамические характеристики ВЦП-16БКМ

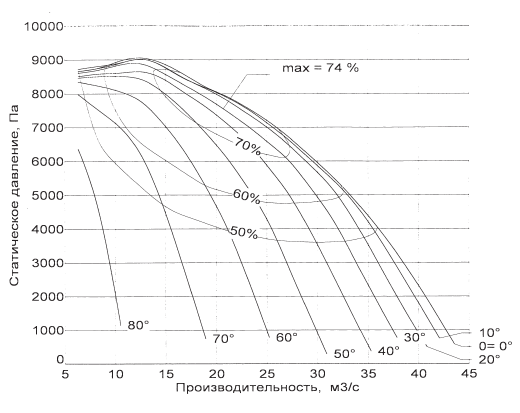

Аэродинамическая характеристика в кривых статического давления ВЦП-16БКМ

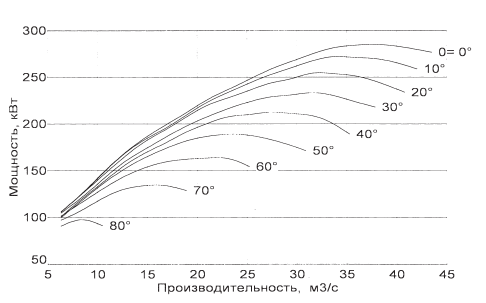

Аэродинамические характеристики ВЦП-16БКМ

На входе в вентилятор:

давление 101300 Па
частота 1485 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

Габаритные размеры ВЦП-16БКМ

Масса вращающихся частей 800 кг
Максимальная частота вращения 1500 об/мин
Момент инерции ротора 115 кг*м2
Вентилятор левого вращения является зеркальным отражением вентилятора правого вращения относительно вертикальной оси.
*Размеры для справок
**Масса дана без учета массы электродвигателя.
Возможна установка вентилятора на виброизоляторы.
