ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин, исполнение 5

Вентилятор центробежный низкого давления серии ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин общепромышленного назначения, выполненный по схеме исполнения № 5 с использованием клиноременной передачи, изготовленный из углеродистой стали.

Данный вентилятор предназначен для систем вентиляции или кондиционирования воздуха и иных газовых смесей не содержащих волокнистых материалов, липких веществ, пыли и других твердых примесей не более 100 мг/м³ в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения).

Центробежный вентилятор ВЦ 4-76 №14 Ж состоит из следующих узлов, которые можно приобрести отдельно:

• вентилятор ВЦ 4-76 №14 Ж без электродвигателя
• рабочее колесо вентилятора ВЦ 4-76 №14 Ж
• обечайка (корпус) вентилятора ВЦ 4-76 №14 Ж
• Электродвигатель АИР 250 S6

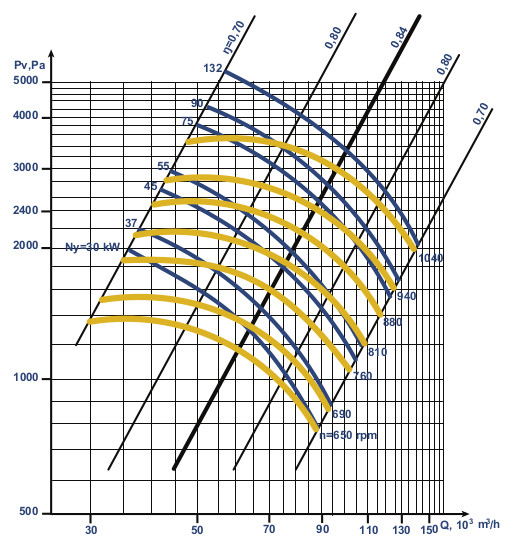

Общие сведения о центробежных вентиляторах ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин:

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки
• Количество лопаток 12
• Направление вращения – правое и левое
• Cхема исполнения: № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы)

Назначение центробежных вентиляторов ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин:

Центробежный вентилятор ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не больше 100 мг/м³.

Центробежные вентиляторы ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин применяются:

• в системах кондиционирования воздуха
• в системах вентиляции
• в системах воздушного отопления
• для перемещения агента сушки (теплоносителя) в технологических линиях по сушке зерна с зерносушильными аппаратами А1-ДС50, А1-УЗМ
• для других санитарно-производственных целей

Центробежный вентилятор ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C.

Принцип работы центробежного вентилятора ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин:

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Комплектность центробежного вентилятора ВЦ 4-76 №14 Ж с эл.двигателем АИР 250 S6 45 кВт 1000 об./мин:

• спиральный корпус,
• рабочее колесо,
• станина,
• коллектор,
• электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы. Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения, вид со стороны всасывающего отверстия:
