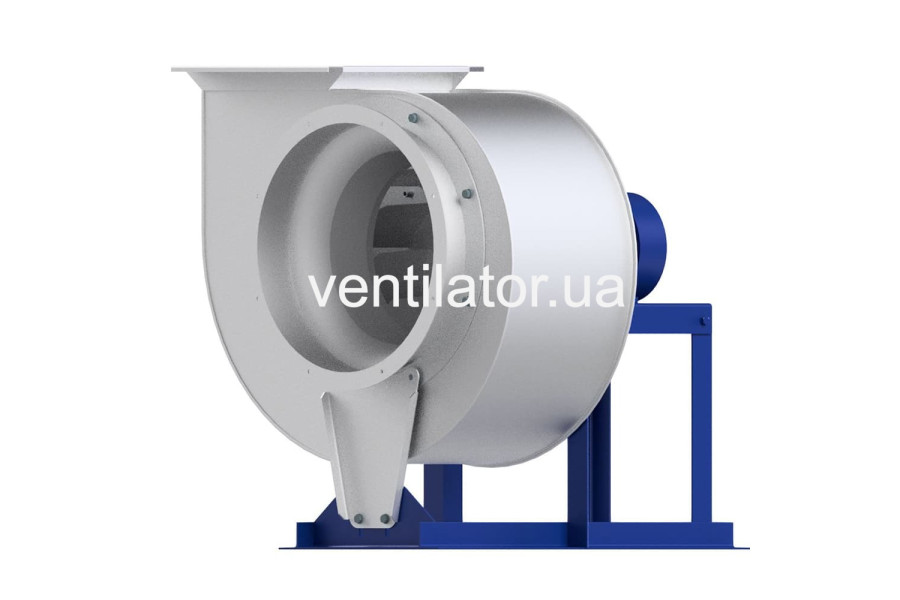

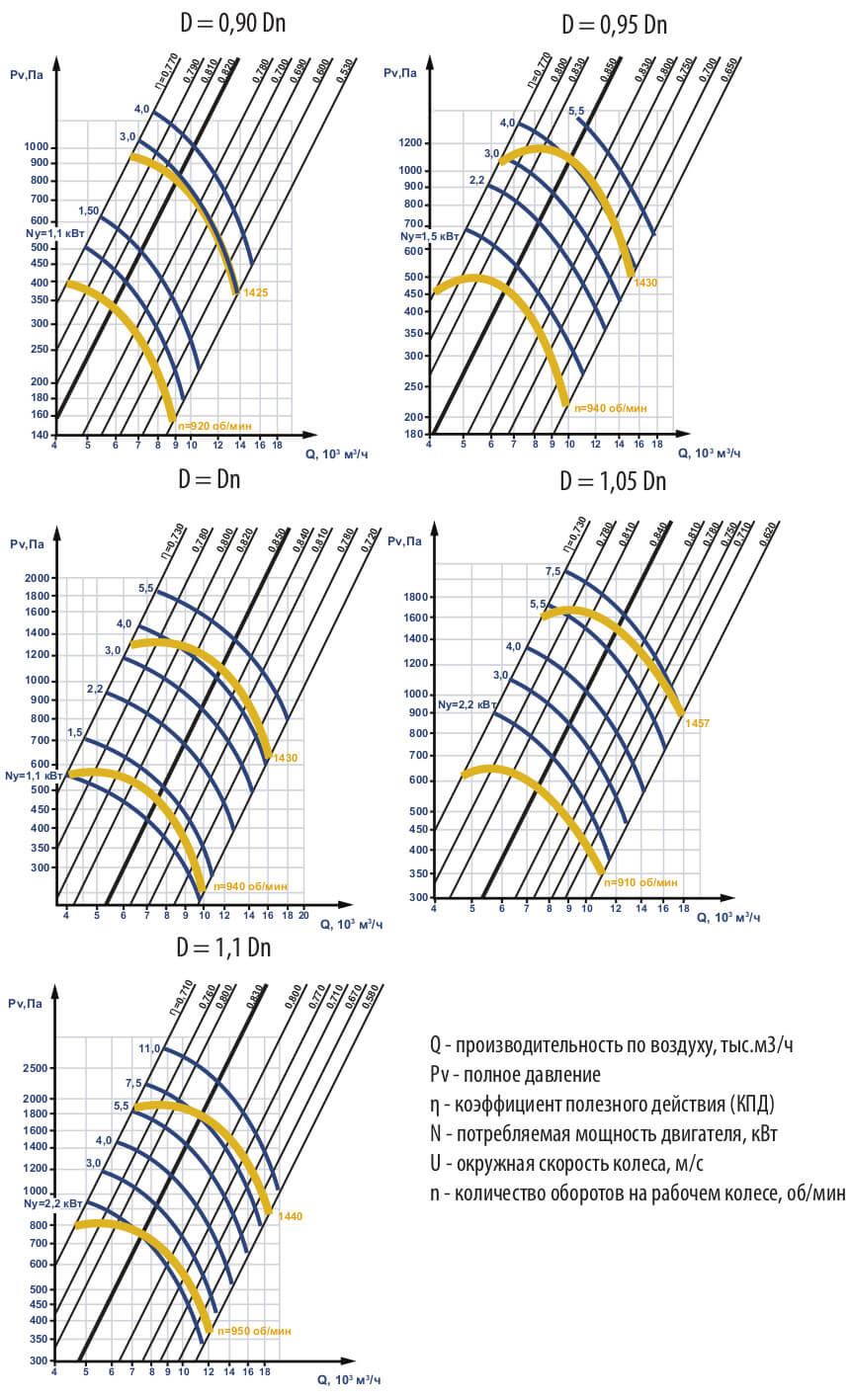

ВЦ 4-70 ВЗ №6,3 с эл.двигателем 4ВР 112 М4 5,5 кВт 1500 об./мин, исполнение 1

Вентилятор центробежный низкого давления серии ВЦ 4-70 ВЗ №6,3 с эл.двигателем 4ВР 112 М4 5,5 кВт 1500 об./мин (ВР 88-72.1-5.5, ВР 80-75-5) изготовленный по схеме исполнения №1 из алюминиевых сплавов для взрывоопасных сред.

Данный вентилятор предназначен для систем вентиляции или кондиционирования газопаровоздушных взрывоопасных смесей 1-й и 2-й категорий групп Т1, Т2, Т3 по классификации "Правил устройств электроустановок" (ИУЭ), не вызывающих ускоренной коррозии материалов проточной части вентиляторов. Данные смеси не должны превышать температуру 80 °С, а содержание волокнистых материалов, липких веществ, пыли и других твердых примесей не должно быть более 100 мг/м³ в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения). Температура окружающей среды допускается в пределах от -40 °С до +40 °С (+40 °С при комплектации электродвигателями тропического исполнения).

Вентиляторы серии ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5) не применимы для перемещения газопаровоздушных смесей:
А) содержащих взрывчатые вещества, добавочный кислород, взрывоопасные пыли;
Б) от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вентиляторы с повышенной защитой от искрообразования применяются для обслуживания взрывоопасных помещений классов В-1а и Б-1б по классификации "Правил устройств электроустановок" (ИУЭ) при соблюдении нормальных условий работы.

Центробежный вентилятор ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5) состоит из следующих узлов, которые можно приобрести отдельно:

• вентилятор ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5) без электродвигателя
• рабочее колесо вентилятора ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5)
• обечайка (корпус) вентилятора ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 80-75-5)
• Электродвигатель 4ВР 112 М4

Общие сведения о центробежных вентиляторах ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5) с электродвигателем Электродвигатель 4ВР 112 М4 5.5 Мощность электродвигателя кВт 1500 Об./мин:

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки
• Количество лопаток 12
• Направление вращения – правое и левое
• Материал изготовления – алюминиевые сплавы

Назначение центробежных вентиляторов ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5):

Данный вентилятор предназначен для систем вентиляции или кондиционирования газопаровоздушных взрывоопасных смесей 1-й и 2-й категорий групп Т1, Т2, Т3 по классификации "Правил устройств электроустановок" (ИУЭ), не вызывающих ускоренной коррозии материалов проточной части вентиляторов.

Центробежные вентиляторы ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 применяются:

• в системах кондиционирования воздуха
• в системах вентиляции
• в системах воздушного отопления
• для других санитарно-производственных целей

Центробежный вентилятор ВЦ 4-70 ВЗ №6,3 с эл.двигателем 4ВР 112 М4 5,5 кВт 1500 об./мин изготовленный из алюминиевых сплавов с повышенной защитой от искрообразования предназначены для перемещения взрывоопасных газо-паровоздушных смесей. Данный тип вентилятора эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40 °C. Температура перемещаемой среды не должна превышать 80°C.

Принцип работы центробежного вентилятора ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5):

Воздух, путем передачи ему энергии лопаток рабочего колеса, поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса. В улитке, перемещаясь по спирально-образному корпусу, воздух под давлением направляется через выхлоп вентилятора.

Комплектность центробежного вентилятора ВЦ 4-70 ВЗ (взрывозащищенный) №6,3 (ВР 88-72.1-5.5, ВР 80-75-5):

• спиральный корпус,
• рабочее колесо,
• станина,
• коллектор,
• Электродвигатель 4ВР 112 М4

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы. Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения, вид со стороны всасывающего отверстия:
