ВЦ-16

Вентилятор центробежный для главного проветривания шахт

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35882

договорная

Вентилятор главного проветривания шахт ВЦ-16. Напряжение питания: 380/660 В; Частота вращения: 1000 об./мин; Производительность: 69120 м³/час; Мощность электродвигателя: 120 кВт.

Напряжение, В:380/660

Мощность электродвигателя кВт:120

n, об./мин:1000

Диаметр, мм:1600

Производительность, м³/час:69120

Рабочее давление (макс.), Па:3060

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВЦ-16

Описание

Применение вентилятора ВЦ-16

Центробежный вентилятор ВЦ-16 предназначен для главного и вспомогательного проветривания шахт, имеющих эквивалентное отверстие в диапазоне 0,3-1,3 м². Может применяться в системах отопления и вентиляции, для охлаждения электрических машин и в других промышленных целях.

Конструкция вентилятора ВЦ-16

Вентилятор ВЦ-16 смонтирован на общей раме на заводе-изготовителе и в собранном виде доставляется к месту использования.

Вентилятор ВЦ-16 состоит из следующих сборочных единиц:

входного коллектора
осевого направляющего аппарата
спирального корпуса
внутреннего коллектора
рабочего колеса
ходовой части
подставки
рамы
муфты
электродвигателя
диффузора.

Характеристики

Основные

Модель

ВЦ-16

Напряжение, В

380/660

Мощность электродвигателя кВт

120

n, об./мин

1000

КПД, %

Масса, кг

7765

Высота, мм

4525х3720х2940

Диаметр, мм

1600

Производительность, м³/час

69120

Рабочее давление (макс.), Па

3060

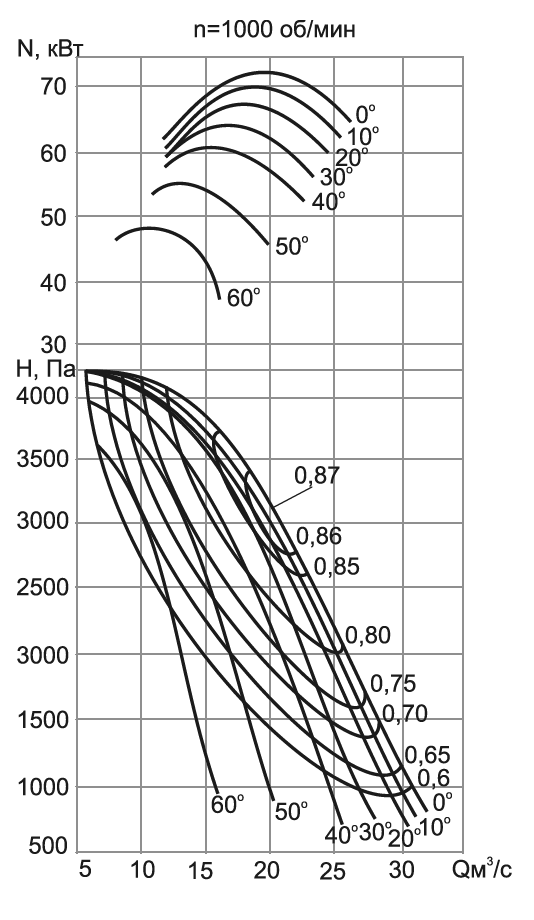

Аэродинамическая характеристика вентилятора ВЦ-16

Аэродинамические характеристики ВЦ-16

Габаритные размеры ВЦ-16

входной коллектор
осевой направляющий аппарат
спиральный корпус
внутренний коллектор
рабочее колесо
ходовая часть
подставка
рама
муфта
электродвигатель
диффузор.
