ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин, исполнение 1

Вентилятор центробежный среднего давления серии ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1), изготовленный из алюминиевых сплавов для взрывоопасных сред.

Вентилятор ВЦ 14-46 ВЗ (ВЗИ) №5 предназначен для систем вентиляции или кондиционирования газопаровоздушных взрывоопасных смесей 1-й и 2-й категорий групп Т1, Т2, Т3 по классификации "Правил устройств электроустановок" (ИУЭ), не вызывающих ускоренной коррозии материалов проточной части вентиляторов (агрессивность воздуха до 80C), не содержащих волокнистых материалов, липких веществ, пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения).

Вентиляторы серии ВЦ 14-46 ВЗ (ВР-287-46.1) не применимы для перемещения газопаровоздушных смесей:

А) содержащих взрывчатые вещества, добавочный кислород, взрывоопасные пыли;

Б) от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. Вентиляторы с повышенной защитой от искрообразования применяются для обслуживания взрывоопасных помещений классов В-1а и Б-1б по классификации "Правил устройств электроустановок" (ИУЭ) при соблюдении нормальных условий работы.

Модель является аналогом центробежных вентиляторов среднего давления ВР-287-46.1, ВР 320-46, ВР-300-46, ВР 300-45, ВР 289-46, ВР 15-45.

Центробежный вентилятор ВЦ 14-46 ВЗ (ВЗИ) №5 (ВР-287-46.1) состоит из следующих узлов, которые можно приобрести отдельно:

• вентилятор ВЦ 14-46 ВЗ (ВЗИ) №5 (ВР-287-46.1) без электродвигателя
• рабочее колесо вентилятора ВЦ 14-46 ВЗ (ВЗИ) №5 (ВР-287-46.1)
• обечайка (корпус) вентилятора ВЦ 14-46 ВЗ (ВЗИ) №5 (ВР-287-46.1)
• Электродвигатель 4ВР 132 М6

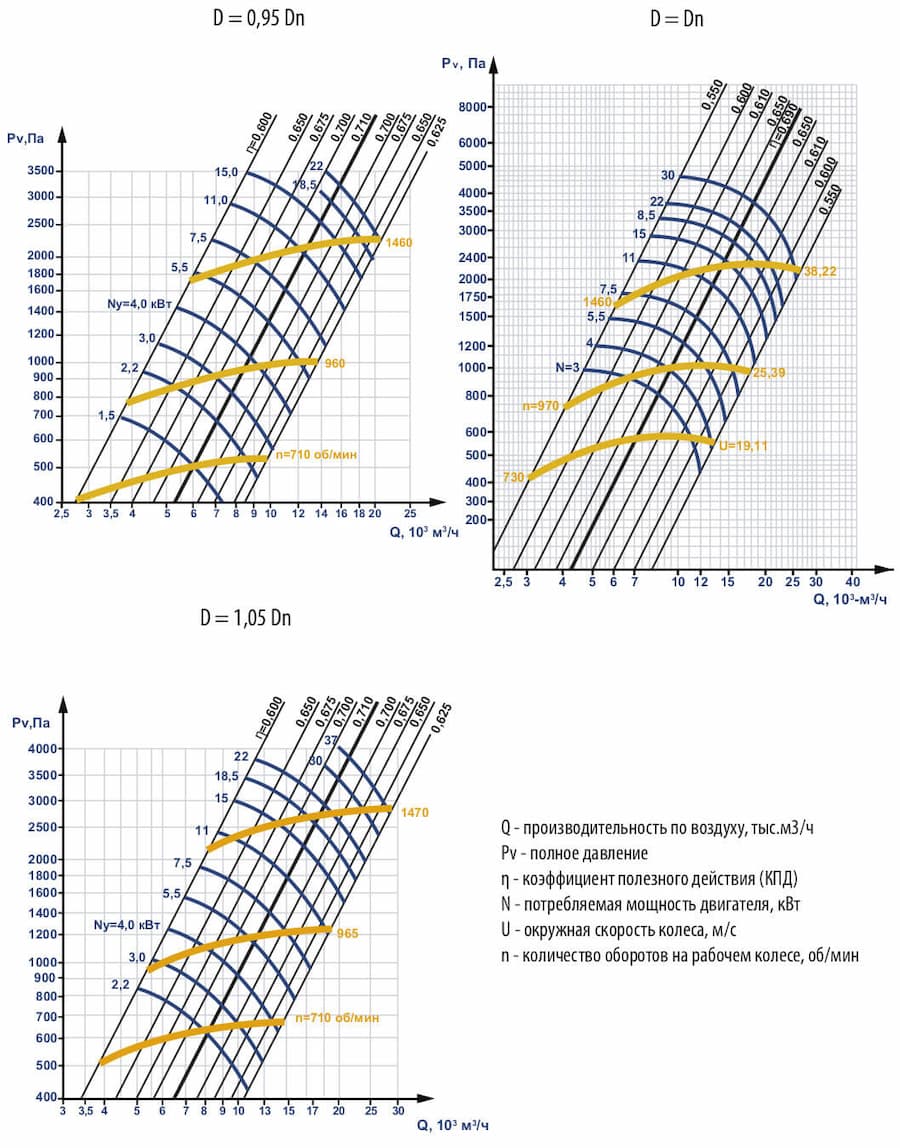

Общие сведения о центробежных вентиляторах ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1):

• Среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Вперед загнутые лопатки
• Количество лопаток - 32 шт.
• Направление вращения - правое и левое
• Материал изготовления – алюминиевые сплавы

Назначение центробежных вентиляторов ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1):

Центробежный вентилятор ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин предназначен для систем вентиляции или кондиционирования газопаровоздушных взрывоопасных смесей 1-й и 2-й категорий групп Т1, Т2, Т3 по классификации "Правил устройств электроустановок" (ИУЭ), не вызывающих ускоренной коррозии материалов проточной части вентиляторов.

Центробежные вентиляторы ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1) применяются:

• в системах кондиционирования воздуха
• в системах вентиляции
• в системах воздушного отопления
• для других санитарно-производственных целей

Центробежный вентилятор ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1) эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40C до +40C. Температура перемещаемой среды не должна превышать 80C.

Принцип работы центробежного вентилятора ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1):

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Комплектность центробежного вентилятора ВЦ 14-46 ВЗ (ВЗИ) алюминий №5 с эл.двигателем 4ВР 132 M6 7,5 кВт 1000 об./мин (ВР-287-46.1):

• спиральный корпус,
• рабочее колесо,
• станина,
• коллектор,
• Электродвигатель 4ВР 132 М6

Рабочее колесо состоит из переднего и заднего дисков, 32 листовых лопаток и ступицы. Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения, вид со стороны всасывающего отверстия:
