Узел прохода УП1-02

Применение узла прохода УП1-02

Узлы прохода УП1-02 предназначены для установки на них стальных шахт круглого сечения в системах принудительной и естественной вентиляции помещений общего назначения.

Конструкция узла прохода УП1-02

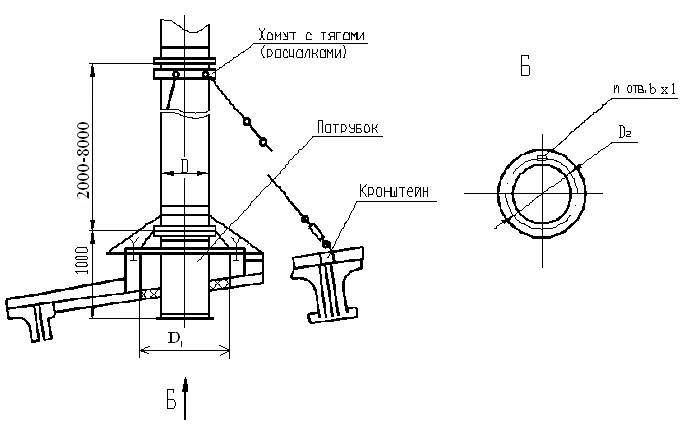

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытии здания. Концевые фланцы патрубка предназначены: верхний – для крепления шахты круглого сечения, нижний – для присоединения клапана или воздуховода. В тех случаях, когда возможно выпадение влаги из проходящей через шахту воздушно-газовой смеси, к внутренней поверхности патрубка приваривают конденсатосборник. Узлы прохода УП1 изготавливают без клапана и кольца для сбора конденсата.
