УВЦГ-9Б

Name: УВЦГ-9Б
Brand: КВЗ

Вентилятор центробежный газоотсасывающий

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35891

договорная

Вентилятор газоотсасывающий УВЦГ-9Б. Напряжение питания: 380/660 В; Частота вращения: 3000 об./мин; Производительность: 57600 м³/час; Мощность электродвигателя: 400 кВт.

Напряжение, В:380/660

Мощность электродвигателя кВт:400

n, об./мин:3000

Диаметр, мм:1100

Производительность, м³/час:57600

Рабочее давление (макс.), Па:17000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

УВЦГ-9Б

Описание

Применение вентилятора УВЦГ-9Б

Центробежный газоотсасывающий вентилятор УВЦГ-9Б предназначен для удаления метановоздушных смесей с концентрацией метана от 0 до 100% с выемочных полей шахт через вентиляционные стволы и скважины.

Конструкция вентилятора УВЦГ-9Б

Вентилятор устанавливается на поверхности шахты в составе газоотсасывающей установки.

Вентилятор УВЦГ-9Б в стандартном исполнении изготавливается правого и левого вращения с углом разворота спирального корпуса 180º и углом разворота всасывающего кармана 0º (по желанию заказчика углы могут быть изменены).

Вентилятор изготавливается на общей раме с двухопорной ходовой частью на подшипниковых узлах SKF на консистентной смазке. Для тонкой регулировки вентилятор оснащён шиберным направляющим аппаратом.

Вентилятор устанавливается на фундамент с помощью анкерных болтов. В местах возможного трения вращающихся частей применены искробезопасные материалы.

Характеристики

Основные

Модель

УВЦГ-9Б

Напряжение, В

380/660

Мощность электродвигателя кВт

400

n, об./мин

3000

КПД, %

Масса, кг

2150

Диаметр, мм

1100

Производительность, м³/час

57600

Рабочее давление (макс.), Па

17000

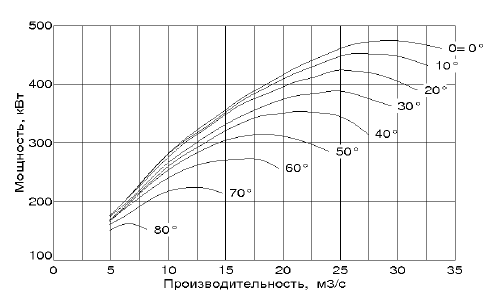

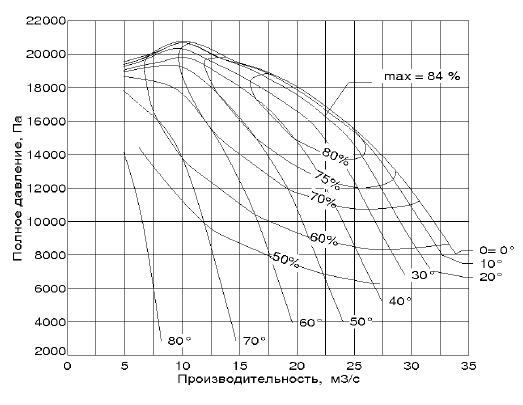

Аэродинамическая характеристика в кривых полного давления УВЦГ-9Б

Аэродинамические характеристики УВЦГ-9Б

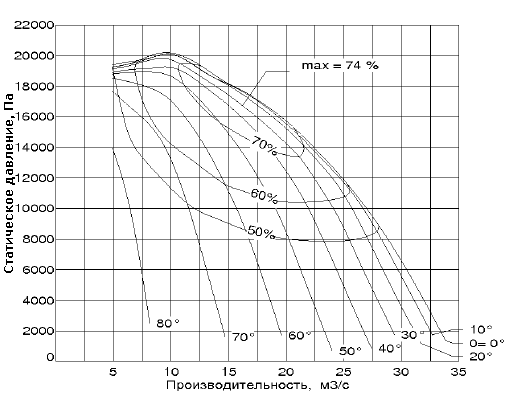

Аэродинамическая характеристика в кривых статического давления УВЦГ-9Б

Аэродинамические характеристики УВЦГ-9Б

На входе в вентилятор:

давление 101300 Па
частота 2985 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

Габаритные размеры УВЦГ-9Б

Масса вращающихся частей 270 кг
Максимальная частота вращения 3000 об/мин
Момент инерции ротора 15 кг*м2
Вентилятор левого вращения является зеркальным отражением вентилятора правого вращения относительно вертикальной оси.
*Размеры для справок
**Масса дана без учета массы электродвигателя.
