УВЦГ-15БК

Вентилятор центробежный газоотсасывающий

Производитель: КВЗ
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
УВЦГ-15БК
Под заказ
Код товара: ID35893
договорная

Вентилятор газоотсасывающий УВЦГ-15БК. Напряжение питания: 6000 В; Частота вращения: 1500 об./мин; Производительность: 100800 м³/час; Мощность электродвигателя: 500 кВт.

Напряжение, В:6000
Мощность электродвигателя кВт:500
n, об./мин:1500
Диаметр, мм:1650
Производи­тельность, м³/час:100800
Рабочее давление (макс.), Па:1030
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
УВЦГ-15БК
Описание

Применение вентилятора УВЦГ-15БК

Центробежный газоотсасывающий вентилятор УВЦГ-15БК предназначен для удаления с выемочных участков шахт метановоздушной смеси (концентрация метана от 0 до 100%). Возможна эксплуатация в атмосферных условиях при температуре перемещаемой смеси от от -45°С до +50°C, запыленности до 150 мг/м³, плотности до 1,2 кг/м³, относительной влажности до 98% (при температуре 298 К), на высоте над уровнем моря до 1000 м.

Конструкция вентилятора УВЦГ-15БК

Вентилятор устанавливается на поверхности шахты.

Вентилятор УВЦГ-15БК в стандартном исполнении изготавливается правого и левого вращения с углом разворота спирального корпуса 90º (по желанию заказчика углы могут быть изменены).

Вентилятор изготавливается на общей раме с двухопорной ходовой частью на подшипниковых узлах SKF на консистентной смазке. Для тонкой регулировки вентилятор оснащён осевым направляющим аппаратом. Возможна поставка со всасывающим карманом, как отдельно стоящим, так и с установленным на общей раме.

Вентилятор устанавливается на фундамент с помощью анкерных болтов. В местах возможного трения вращающихся частей применены искробезопасные материалы.

Характеристики
Основные
Модель
УВЦГ-15БК
Напряжение, В
6000
Мощность электродвигателя кВт
500
n, об./мин
1500
КПД, %
73
Масса, кг
4800
Диаметр, мм
1650
Производи­тельность, м³/час
100800
Рабочее давление (макс.), Па
1030

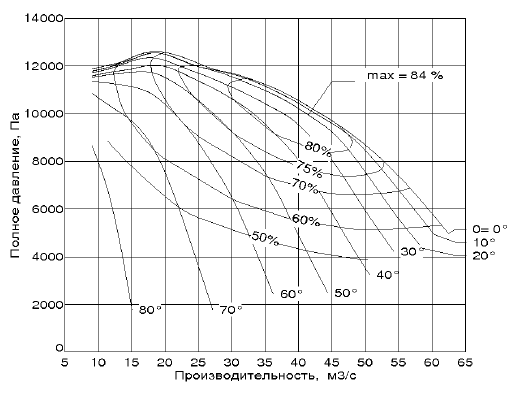

Аэродинамическая характеристика в кривых полного давления УВЦГ-15БК

Аэродинамические характеристики УВЦГ-15БК

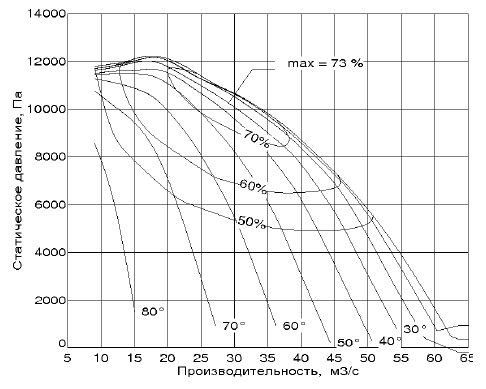

Аэродинамическая характеристика в кривых статического давления УВЦГ-15БК

Аэродинамические характеристики УВЦГ-15БК

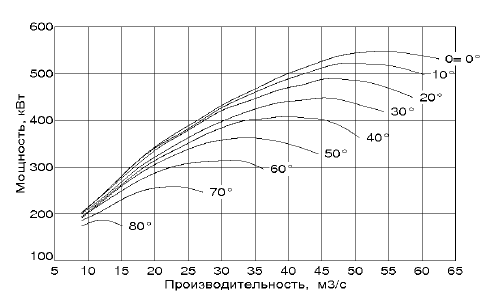

Аэродинамические характеристики УВЦГ-15БК

На входе в вентилятор:

  • давление 101300 Па
  • частота 1485 об/мин
  • плотность среды 1.1649 кг/м3
  • температура 30°С

Габаритные размеры УВЦГ-15БК

  1. Масса вращающихся частей 650 кг
  2. Статическая нагрузка на фундамент под рамой вентилятора с электродвигателем 83,5 кН
  3. Момент инерции ротора 155 кг*м2
  4. Вентилятор левого вращения является зеркальным отражением вентилятора правого вращения относительно вертикальной оси.
  5. *Размеры для справок
  6. **Масса дана без учета массы электродвигателя.
