Общие сведения о вентиляторах радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5
- низкого давления
- одностороннего всасывания
- корпус спиральный поворотный
- назад загнутые лопатки
- количество лопаток - 12
- направление вращения правое или левое
- исполнение 1 (колесо крепится непосредственно на электродвигателе)
Назаначение вентиляторов радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5
- аварийные системы вытяжной противодымной вентиляции производственных, общественных и жилых зданий (кроме категории А и Б по НБП 105-95 ГПС МВД РФ)
- для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400 °С в течение 120 мин и до 600 °С в течение 120 мин
- перемещаемая среда не должна быть взрывоопасной, запылённость не более 100 мг/м3
Варианты изготовления вентиляторов радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5
- рабочее колесо изготовлено:
- для 600 °С из конструкционной низколегированной стали
- для 400 °С из углеродистой стали
- корпус, коллектор, опора и рама вентилятора из углеродистой стали
- все элементы покрыты термостойкой эмалью.
Условия эксплуатации вентиляторов радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150. При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается применение вентиляторов в умеренном климате по категории размещения У1. Температура окружающей среды от -40 - +40 °С, относительная влажность до 80 % при температуре +20 °С.
Сертификаты вентиляторов радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5
№ C-RU.ПБ01.В.00448 от 18.02.2010 г., выданный ОС «ПОЖТЕСТ» ФГУ ВНИИПО МЧС России
Дополнительная информация о вентиляторах радиальных дымоудаления Тепломаш ВРН-10ДУ/750/7,5

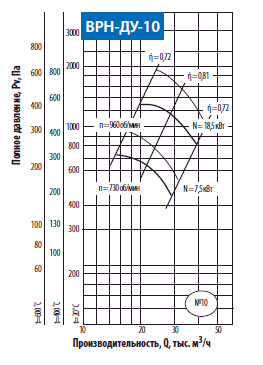

В вентиляторах дымоудаления Тепломаш ВРН-10ДУ/750/7,5 зазоры между рабочим колесом и входным патрубком составляют 1,25 % диаметра. Исходные аэродинамические характеристики (при +20 °С) и пересчитанные на 400 °С и 600 °С соответствуют указанным зазорам.
