Назначение и применение фанкойлов Тепломаш КЭВ-3Ф5,6W3
Фанкойлы, или вентиляторные доводчики, являются одной из наиболее важных составляющих при создании системы искусственного климата в помещении.
Как правило, фанкойлы работают в системе с холодильной машиной - чиллером, которая охлаждает или нагревает теплоноситель и подает его по системе трубопроводов непосредственно к фанкойлам.
Фанкойлы предназначены для охлаждения/нагрева воздуха до определенной температуры и применяются в системах кондиционирования воздуха общественных и промышленных зданий.
Устройство фанкойлов Тепломаш КЭВ-3Ф5,6W3

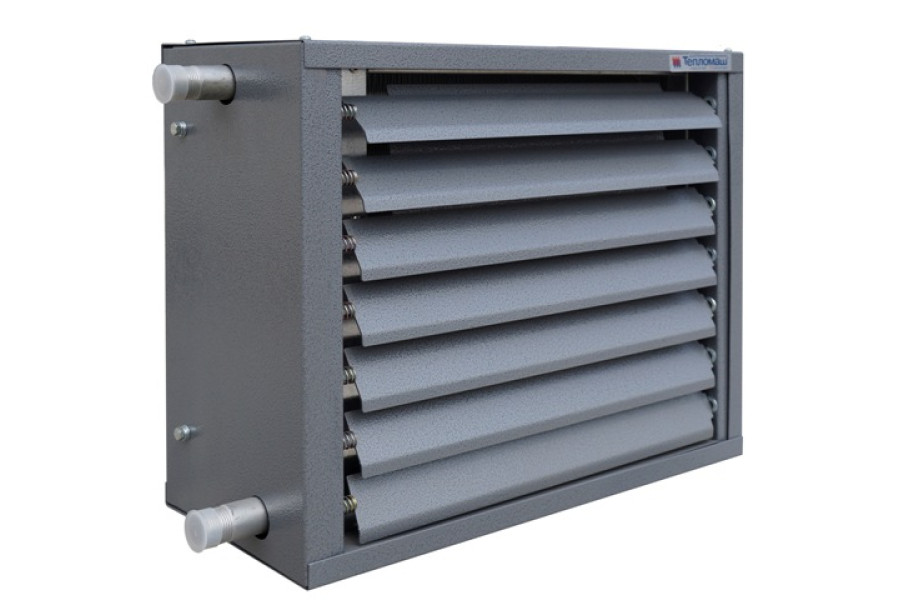

Изделия имеют корпус, изготовленный из листовой стали с высококачественным полимерным покрытием. Внутри корпуса расположены электрическийт или водяной воздухонагреватель (воздухоохладитель) и вентилятор. Вентилятор всасывает воздух из помещения, поток воздуха нагревается (охлаждается) и выбрасывается в помещение через защитно-декоративную сетку или жалюзи.
Водяные источники тепла (холода) – многоходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами. Теплообменник является неразборным узлом. Теплоноситель подается в теплообменник и отводится из него через патрубки, выступающие из корпуса.
Фанкойлы имеют в нижней части корпуса поддон со сливным патрубком для сбора и слива конденсата. Во избежание размораживания теплообменника при аварийном отключении горячей воды в зимнее время ориентация теплообменника позволяет организовать самослив теплоносителя, для чего в системе должны быть предусмотрены сливные вентили.
В фанкойлах использованы осевые вентиляторы с внешнероторным двигателем. Внешнероторные двигатели отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты - IР44.
Присоединительные размеры патрубков фанкойлов для подвода/отвода теплоносителя – 1 1/4".
Условия эксплуатации фанкойлов Тепломаш КЭВ-3Ф5,6W3
- Температура окружающего воздуха +5 - +40 °C
- Относительная влажность воздуха при температуре 20 °C не более 80 %
- Содержание пыли и других примесей в воздухе не более 10 мг/м3
- Не допускается присутствие в воздухе веществ, агрессивных по отношению к углеродистым сталям (кислоты, щелочи), липких и горючих веществ, смол, а также волокнистых материалов (технические и растительные волокна).
- Рабочее давление воды в воздухонагревателе - до 1200000 Па, максимальная температура воды - 150 °C
- Качество питающей воды должно соответствовать ГОСТ 20995 -75 и СНиП II-36-76.
Управление фанкойлами Тепломаш КЭВ-3Ф5,6W3
Пульт управления фанкойлами имеет встроенный терморегулятор, позволяющий поддерживать необходимую температуру воздуха в помещении в диапазоне от +5 до +40 °C. Регулирование температуры с пульта возможно лишь при комплектации изделий смесительным узлом (опция) или другими регулирующими клапанами.
С одного пульта можно управлять только одинаковыми фанкойлами из расчета суммарного тока через пульт управления не более 3 А.
