Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Name: Диффузоры Systemair TST-100 Supply/exhst diffuser 30G
Brand: Systemair
SKU: 19941
Price: 1800 UAH
Availability: OutOfStock

Круглый приточный диффузор

Производитель: Systemair

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Нет в наличии

Код товара: ID10898

1 800₴

Круглый приточный диффузор Systemair TST-100. Диаметр: 100 мм; Материал корпуса: Оцинкованная листовая сталь.

Диаметр, мм:100

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

1 800₴

Описание

Описание Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Systemair TST-100 – круглый приточный диффузор Systemair TST. Распределительная модель может изменяться, а ширина зазора регулируется.

Назначение Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Systemair TST-100 – это круглый диффузор для потолочного крепления. Диффузор состоит из двух частей и может быть отрегулирован так, чтобы производить необходимый поток. Экранирующее устройство входит в комплект и может использоваться для изменения картины распределения воздуха (180°).

Описание конструкции Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Systemair TST-100 – изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-80). TST поставляется в следующих типоразмерах: ø100, ø125, ø160, ø200, ø250 и ø315.

Монтаж Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на камеру статического давления , то длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода.

Характеристики

Основные

Модель

Systemair TST-100

Вид

Круглый

Материал корпуса

Оцинкованная листовая сталь

Диаметр, мм

100

Способ регулирования трехходового крана

Регулируемый

Аэродинамические характеристики для диффузора Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

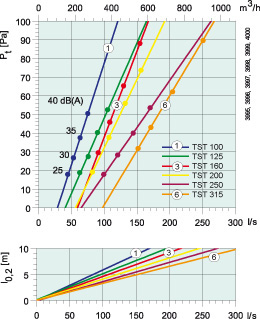

На графиках:
На графиках показаны расход воздуха (м3/ч и л/с), общее
давление (Па), дальнобойность струи (l_0,2) и уровень зву-
кового давления (дБ(А)). Данные получены для воздушных
зазоров 30 мм.

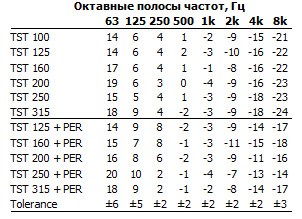

Снижение уровня шума, ∆L (дБ)

Аэродинамические характеристики для диффузора Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Уровень звуковой мощности, Lw Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)Корректирующий коэффициент Kok Аэродинамические характеристики для диффузора Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

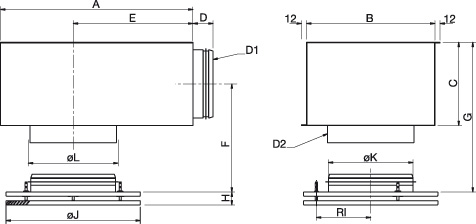

Габаритные характеристики для диффузора Диффузоры Systemair TST-100 Supply/exhst diffuser 30G

Модель	Габаритные размеры, мм
Модель	A	B	C	D	E	F	G	H	RI	øJ	øK	D1	D2	øL
Диффузоры Systemair TST-100 Supply/exhst diffuser 30G	-	-	-	-	-	-	-	30-50	80	199	99	-	-	107

Данная модель не устанавливается на воздухораспределительную камеру PER (в верхней части схемы). В связи с этим некоторые габаритные размеры не доступны.
