Регуляторы расхода воздуха Systemair SPI-100 C Iris damper

Описание Регуляторы расхода воздуха Systemair SPI-100 C Iris damper:

Ирисовый клапан SPI Systemair.

Назначение Регуляторы расхода воздуха Systemair SPI-100 C Iris damper:

SPI - ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.

Конструкция Регуляторы расхода воздуха Systemair SPI-100 C Iris damper:

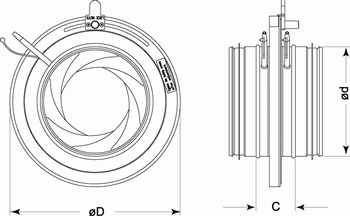

Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.

Монтаж Регуляторы расхода воздуха Systemair SPI-100 C Iris damper:

Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.

Безопасные расстояния Регуляторы расхода воздуха Systemair SPI-100 C Iris damper:

• до изгибов 1 х D
• после изгибов 1 х D
• до Т-образных соединений 3 х D
• после Т-образных соединений 1 х D
• до устройств подачи воздуха 3 х D
