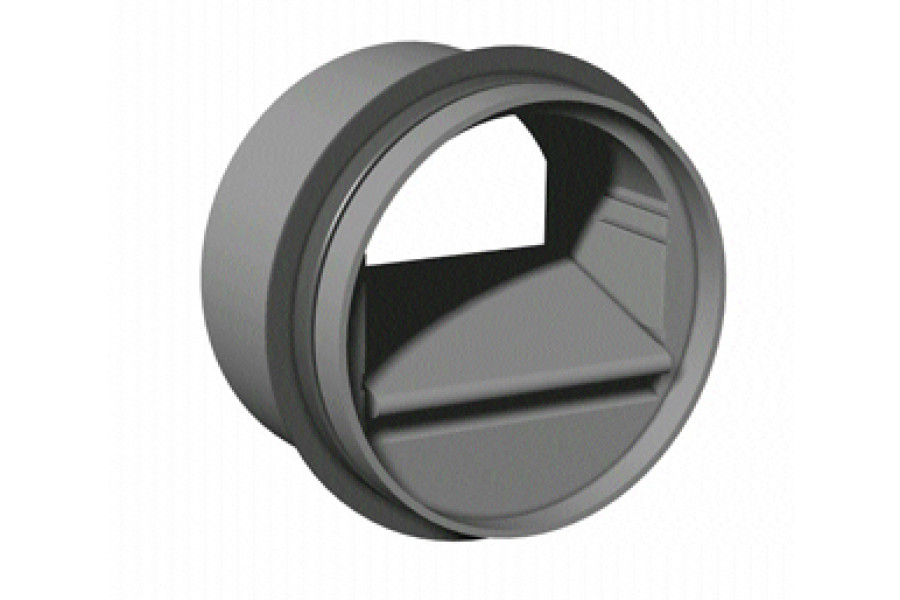

Systemair RDA-160-120/150/180M³/H CAV

Описание Systemair RDA-160-120/150/180M³/H CAV:

Регулятор расхода воздуха RDA - это элемент, который размещается внутри воздуховода для получения постоянного расхода воздуха в пределах перепадов давления от 50 до 200 Па. Он используется в системах вентиляции и кондиционирования для приточного и вытяжного воздуха.

Назначение Systemair RDA-160-120/150/180M³/H CAV:

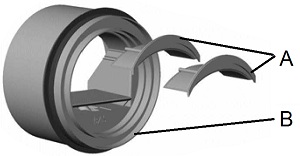

Воздух вынужден проходить через заранее заданное пространство, в котором клапан может изменять положение в соответствии с точно заданным расходом воздуха. Клапан прикреплен к откалиброванной пружине и поэтому дополнительное питание клапана не требуется. Уставка поддержания расхода воздуха может изменяться путем извлечения ограничительного кольца и ограничительных вставок. При полной комплектации поддерживается минимальный расход воздуха. Увеличение уставки до следующего типоразмера осуществяется путем извлечения одного из ограничительных элементов (вставка, ограничительное кольцо).

Конструкция Systemair RDA-160-120/150/180M³/H CAV:

RDA выполнен из полистирола черного цвета, классифицированного М1. Рабочая температура от 5 до 60 °C.

Монтаж Systemair RDA-160-120/150/180M³/H CAV:

RDA вставляется непосредственно в горизонтальный или вертикальный круглый воздуховод. Благодаря манжетному уплотнению он закрепляется и сохраняется герметичность. Стрелка указывает направление движения воздуха. Если регулятор устанавливается в приточный воздуховод, расстояние между диффузором и регулятором не должно быть меньше 3х диаметров воздуховода. Если используется для вытяжного воздуха, расстояние должно быть равно одному диаметру воздуховода.
