Описание Диффузоры Systemair LPS-H-500-1000 360°Perf.Diff
Вытесняющие диффузоры LPS и LPSW от Systemair применяются для подачи воздуха с переменным или постоянным расходом. Диффузоры LPS предназначены для подвесного монтажа и могут применяться для подачи охлажденного воздуха. Диффузоры LPSW предназначены для установки в подвесных потолках.
Применение Диффузоры Systemair LPS-H-500-1000 360°Perf.Diff
LPS и LPSW - это вытесняющие диффузоры с равномерной раздачей воздуха. LPS и LPSW предназначены для применения в различных типах помещений, таких как: магазины, школы, офисы и промышленные помещения. Конструкция диффузора обеспечивает равномерное распределение воздуха со всей поверхности устройства. LPSW применяется в помещениях, где есть возможность интегрирования устройства равномерной раздачи воздуха в подвесной потолок.
Конструкция Диффузоры Systemair LPS-H-500-1000 360°Perf.Diff
Диффузор изготовлен из оцинкованной стали с порошковым покрытием белого цвета (RAL9010-80).

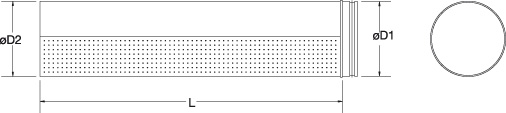

Доступны следующие типоразмеры диффузоров LPS:
диаметр: от 200 до 500 мм, длинна: 500/1000 мм.
Диффузоры LPSW оснащены монтажным профилем для установки в подвесном потолке.
Доступны следующие типоразмеры диффузоров LPSW:
диаметр: от 200 до 315 мм, длинна: 500/1000 мм, диапазон распределения воздуха: 180°.
Монтаж Диффузоры Systemair LPS-H-500-1000 360°Perf.Diff
Systemair LPS-H-500-1000 360°
предназначен для монтажа в подвесном потолке. Диффузор подсоединяется непосредственно к воздуховоду.

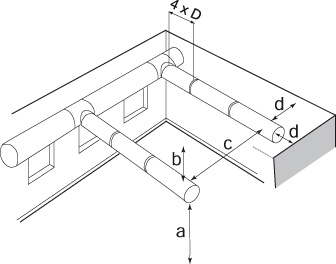

Монтажные расстояния:

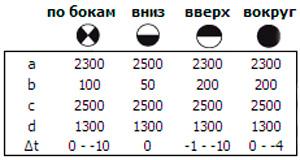

Минимальные монтажные расстояния определяются согласно таблице А.
Между диффузором и Т-образным ответвлением должен быть установлен неперфорированный участок воздуховода длинной, равной не менее 4 диаметрам воздуховода. Максимальная Δt для подачи охлажденного воздуха указана в таблице. Рекомендуемые минимальные расстояния между приточными воздуховодами (с)
приведены в таблице. Минимальное расстояние между приточным воздуховодом и стеной (г) равен половине расстояния (с).
