Описание Диффузоры Systemair Kvadra-225 Diffuser

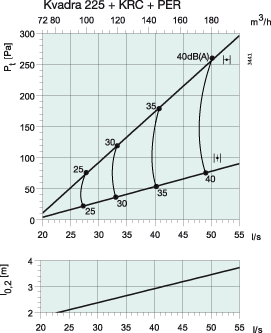

Systemair Kvadra-225 - потолочный диффузор Systemair Kvadra 4-х стороннего распределения c переходным соединением KRC и камерой статического давления в качестве дополнительных приспособлений.
Назначение Диффузоры Systemair Kvadra-225 Diffuser
Systemair Kvadra-225 - это приточно-вытяжной диффузор для потолочного крепления. Диффузор может использоваться в офисах, магазинах и подобных помещениях. Он может быть соединен с квадратным или с круглым воздуховодом через переходное соединение KRC и присоединен к камере статического давления. Для чистки воздуховода диффузор можно снять. Kvadra имеет очень высокую эжекцию, что делает его пригодным для подачи охлажденного воздуха. Максимальная разница температур составляет ΔТ 12 °C.
Описание конструкции Диффузоры Systemair Kvadra-225 Diffuser
Systemair Kvadra-225 изготовлен из гальванизированной листовой стали и покрыт белой порошковой краской (RAL 9010). Поставляется в следующих типоразмерах: (квадратный) 150 х 150, 225х 225, 300 х 300, 375х375, 450 х 450 и с KRC (круглый) 125, 160, 250, 315, 375 и 400. Переходное соединение KRC изготовлено из оцинкованного листового металла и оборудовано листом перфорированного металла для распределения давления и легко устанавливается.
Монтаж Диффузоры Systemair Kvadra-225 Diffuser
Правильная установка требует, чтобы до камеры статического давления длина прямого воздуховода составляла 4 диаметра воздуховода. Распределительное устройство крепится к воздуховоду шурупами или заклепками. Демонтаж аппарата подачи воздуха: освободите конусы аккуратным нажатием с одновременным поворотом. Соберите прибор заново в обратной последовательности. Данный диффузор может использоваться для вытяжного воздуха.
При присоединении KRC к диффузору Kvadra, убедитесь, что края соединения входят в сжатые пружины KRC. Аккуратно осадите легкими ударами обе детали, чтобы соединения Kvadra вошли до конца в сжатые пружины.
