Диффузоры Systemair JSR-200 Diffuser

Описание Диффузоры Systemair JSR-200 Diffuser

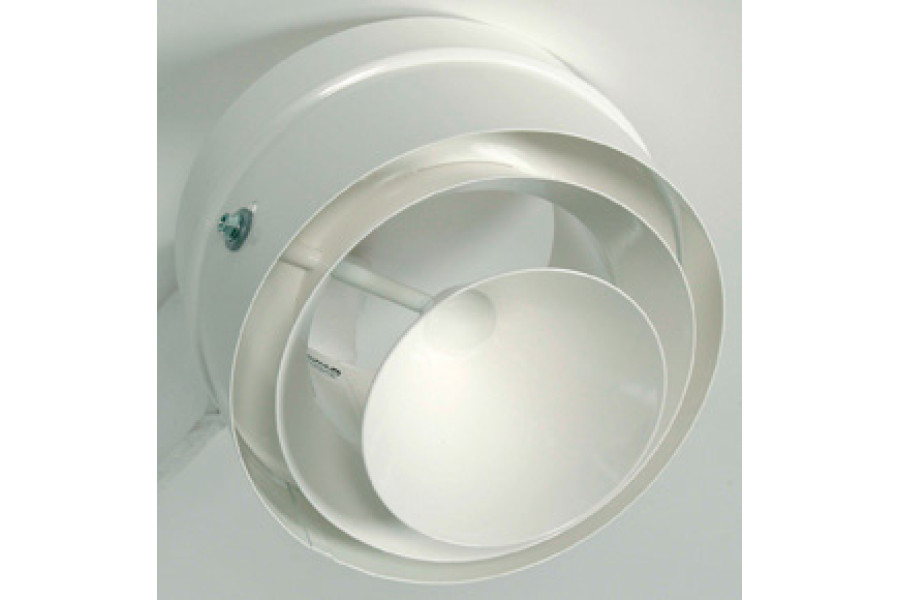

Круглый многоэлементный диффузор. Направление потока и модель распередения потока диффузора регулируются.

Назначение Диффузоры Systemair JSR-200 Diffuser

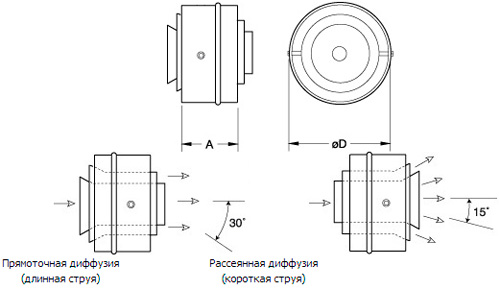

Systemair JSR-200 - это круглый многоэлементный диффузор для подачи воздуха на большие площади, который может устанавливаться на камеру статического давления или воздуховод. Модель рассеянного потока (короткая струя) или концентрированного потока (длинная струя) можно установить, повернув внутренний конус диффузора на 180°. Диффузор может крепиться на стену или на потолок, и применим как для систем воздушного отопления, так и для систем кондиционирования. Для изменения направления потока, внутренний конус диффузора может быть повернут на угол до 15° или 30°, в зависимости от модели распределения.

Конструкция Диффузоры Systemair JSR-200 Diffuser

Systemair JSR-200 изготовлен из оцинокованной листовой стали и покрыт белой порошковой краской (RAL 9010-80) и поставляется в следующих диаметрах: ø200, ø250, ø315, ø400 и ø500.

Установка Диффузоры Systemair JSR-200 Diffuser

Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор крепится к камере статического давления, то длина прямого участка воздуховода до приточного короба должна составлять 4 диаметра воздуховода.
