Диффузоры Systemair IKD-300 Diffuser

Описание Диффузоры Systemair IKD-300 Diffuser

Диффузор Systemair IKD-300 обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.

Назначение Диффузоры Systemair IKD-300 Diffuser

Systemair IKD-300 состоит из впускного конуса, внутреннего и внешнего корпусов, с воздуховыпускными отверстиями на боковой и нижней поверхности. В режиме охлаждения открываются боковые отверстия (горизонтальная раздача воздуха), в режиме обогрева открываются нижние отверстия (раздача воздуха вниз). Размеры отверстий выбраны таким образом, что аэродинамическое сопротивление и уровень шума не зависят от режима работы.

Конструкция Диффузоры Systemair IKD-300 Diffuser

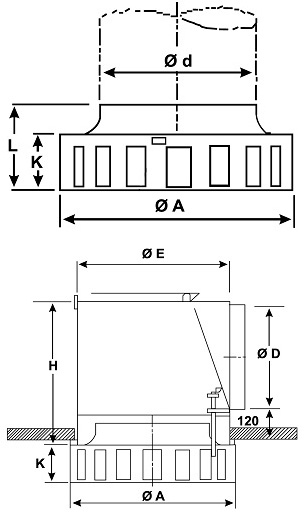

Systemair IKD-300 изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 180, 250, 315, 400 и 500 мм. Диффузор в стандартном исполнении снабжен перфорированной пластиной для выравнивания потока воздуха и присоединительной камерой со встроенным воздушным клапаном. В диффузорах типоразмеров 400-800 электродвигатель установлен внутри, а в диффузорах типоразмера 300 - снаружи.

Монтаж Диффузоры Systemair IKD-300 Diffuser

Systemair IKD-300 присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.

Код заказа Диффузоры Systemair IKD-300 Diffuser

IKD - Стандартный диффузор
IKD-D - Клапан в комплекте
IKD-PB - Воздухораспределительная камера и клапан в комплекте
IKD-M1 - Электропривод 230ВIKD-M2 - Электропривод 24В
IKD-M3 - Электропривод 24В, плавное регулирование 0-10V
