Диффузоры Systemair EFF-100 Exhaust Valve RAL9010

Name: Диффузоры Systemair EFF-100 Exhaust Valve RAL9010
Brand: Systemair
SKU: 6146
Price: 400 UAH
Availability: OutOfStock

Клапан вытяжной металлический

Производитель: Systemair

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Диффузоры Systemair EFF-100 Exhaust Valve RAL9010

Нет в наличии

Код товара: ID11861

400₴

Диффузор круглый вытяжной Systemair EFF-100.
Диаметр: 100 мм; Материал корпуса: стальной лист.

Диаметр, мм:100

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Диффузоры Systemair EFF-100 Exhaust Valve RAL9010

400₴

Описание

Назначение Диффузоры Systemair EFF-100 Exhaust Valve RAL9010:

EFF является вытяжным диффузором для потолочной или настенной установки. Диффузор имеет запирающийся центральный конус, который поворачивается для регулировки давления и, соответственно, объема воздуха. Может использоваться в качестве приточного диффузора.

Конструкция Диффузоры Systemair EFF-100 Exhaust Valve RAL9010:

EFF изготавливается из стального листа и покрашен белой порошковой краской (RAL 9010-80), существуют следующие диаметры: ø63, ø80, ø100, ø125, ø150, ø160 и ø200. Размер ø160 (EFF 160a) подходит как для воздуховодов диаметром 150 мм, так и для воздуховодов диаметром 160 мм.

Монтаж Диффузоры Systemair EFF-100 Exhaust Valve RAL9010:

Диффузоры всех типоразмеров подсоединяются непосредственно к воздуховоду.

Регулирование Диффузоры Systemair EFF-100 Exhaust Valve RAL9010:

Давление регулируется поворотом конуса клапана.

Аксессуары Диффузоры Systemair EFF-100 Exhaust Valve RAL9010:

Монтажная рама RFP/RFU.
Закрыв. пластина Europlate.

Характеристики

Основные

Модель

Systemair EFF-100

Материал корпуса

стальной лист

Диаметр, мм

100

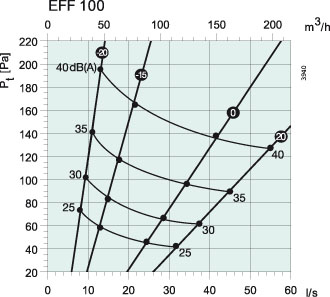

На графике:

Расход воздуха (м3/ч и л/с), общее давление (Па) и уровень звукового давления (дБ(А)).
Цифры от -20 до +20 указывают величину воздушного зазора, т.е. расстояние (мм) от центрального конуса до фланца.

Расход воздуха (м3/ч и л/с), общее давление (Па) и уровень звукового давления (дБ(А)) Диффузоры Systemair EFF-100 Exhaust Valve RAL9010

Снижение уровня шума, ∆L (дБ)

	Октавные полосы частот, Гц
	125	250	500	1k	2k	4k	8k
Диффузоры Systemair EFF-100 Exhaust Valve RAL9010	14	12	10	6	2	6	6

Уровень звуковой мощности, Lw

Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)

Корректирующий коэффициент Kok

	Октавные полосы частот, Гц
	63	125	250	500	1k	2k	4k	8k
Диффузоры Systemair EFF-100 Exhaust Valve RAL9010	8	2	-3	-2	-2	-1	-8	-15

Габаритные размеры воздушного клапана Диффузоры Systemair EFF-100 Exhaust Valve RAL9010

Модель	Габаритные размеры, мм
Модель	øA	øB	C
Диффузоры Systemair EFF-100 Exhaust Valve RAL9010	100	135	15
