Balance-S - это круглый диффузор для подачи или вытяжки воздуха. Имеет аеродинамически обтекаемую форму приточной щели. Этот дифузор обладает хорошими характеристиками по уровню шума и перепаду давления.
Конструкция Клапаны Balance-S-125 Supply valve:
Диффузор Balance-S изготовлен из переработанного полипропилена и выдерживает воздействие температур до 100°C. Этот материал так же устойчив к воздействию большинства химических веществ в небольших концентрациях. Диффузор окрашен в белый цвет RAL 9010.
Монтаж Клапаны Balance-S-125 Supply valve:
Balance-S устанавливается на монтажную раму или непосредственно в воздуховод.
Регулирование Клапаны Balance-S-125 Supply valve:
Ширина приточного отверстия регулируется вручную закручиванием конуса по или против часовой стрелки.
Характеристики
Основные
Модель
Systemair BALANCE-S 125
Материал корпуса
переработанный полипропилен
Высота, мм
78
Диаметр, мм
182

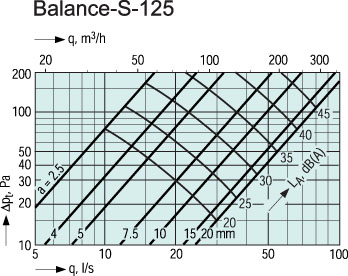

На графиках:

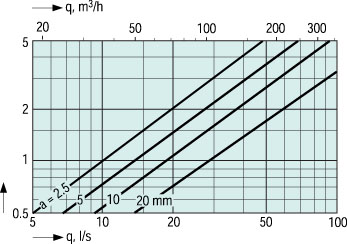

Объем воздуха (л/сек и м3/час), общее давление (Па) и уровень звукового давления (дБ(А)). "а" на графике показывает значение воздушного зазора, т.е. расстояние в мм от центрального конуса до кольца. Дальнобойность струи дается для v = 0,2 м/с.
Расход воздуха и сопротивление
a = воздушный зазор в мм
Balance-S
а, мм
2,5
4
5
7,5
10
20
125
k-коэф.
1,15
1,96
2,92
3,73
4,79
7,59
Снижение уровня шума, ∆L (дБ)
Коррекция для уровня шума в дБ на частотах (Гц)
Balance-S
63
125
250
500
1k
2k
4k
125
20
17
12
8
6
7
7
Уровень звуковой мощности, Lw
Коррекция для уровня шума в дБ на частотах (Гц)
Balance-S
63
125
250
500
1k
2k
4k
125
-1
2
5
3
-1
-10
-19
Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) Корректирующий коэффициент Kok
Модель
Габаритные размеры, мм
øA
øB
øC
D
Клапаны Balance-S-125 Supply valve
125
104
182
78
