Станция управления Родник-1М (1-10 А)

Назначение станции управления Родник-1М

Станция управления погружным насосом Родник-1М предназначена для автоматического управления и защиты однофазного 220В электродвигателя погружного (дренажного) насоса. Станция используется на промышленных, коммунально-бытовых, общественных и частных объектах.

Характеристики управления и защиты станции Родник-1М

Автоматическое управление обеспечивает:

• режим работы, водоподъем или дренаж
• включение/отключение электродвигателя по сигналам от датчиков уровня (входят в комплект поставки станции) или от других контактных датчиков
• контроль и индикацию рабочего тока электродвигателя
• контроль и индикацию аварийного состояния.

Аварийное отключение происходит при возникновении:

• недопустимых перегрузок в момент пуска и в рабочем режиме
• холостого хода электродвигателя
• короткого замыкания в электрической цепи электродвигателя
• низкого дебета скважины (по датчику "сухого хода" - ДСх,).

Конструкция станции управления насосами Родник-1М

Станция управления насосами Родник-1М представляет собой металлический шкаф с дверцей, запирающейся на замок. На дверце шкафа установлены элементы управления и индикации. Внутри шкафа смонтирована пусковая и защитная аппаратура.

Автоматическое управление и защиту электродвигателя в станции Родник-1М осуществляет микропроцессорный прибор защиты и контроля МПЗК-50Р.

Технические характеристики станции Родник-1М

• Цифровая светодиодная индикация потребляемого тока нагрузки
• Климатическое исполнение по ГОСТ15150-69-УЗ
• Длина кабеля к датчикам не более 500 м
• Станции соответствуют ТУ У 33.2-30460473-002-2003, ПУЭ, ПБЭЭП
• Нижний подвод кабелей подключения.

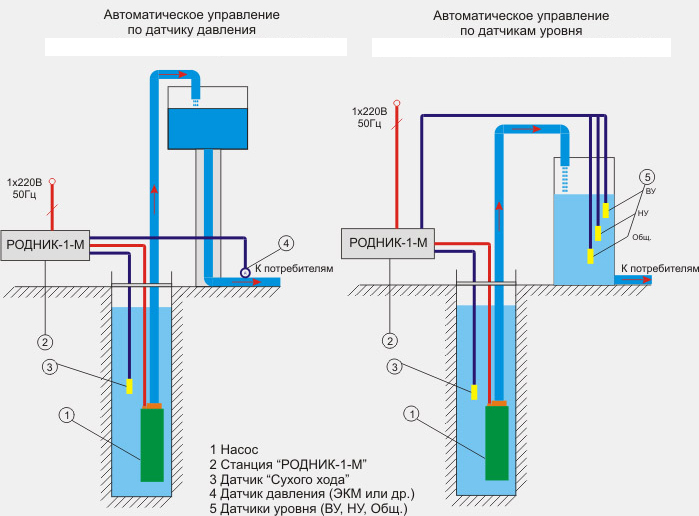

Примеры применения станции управления Родник-1М
