Среднегабаритная защитная секция СЗС 500х500

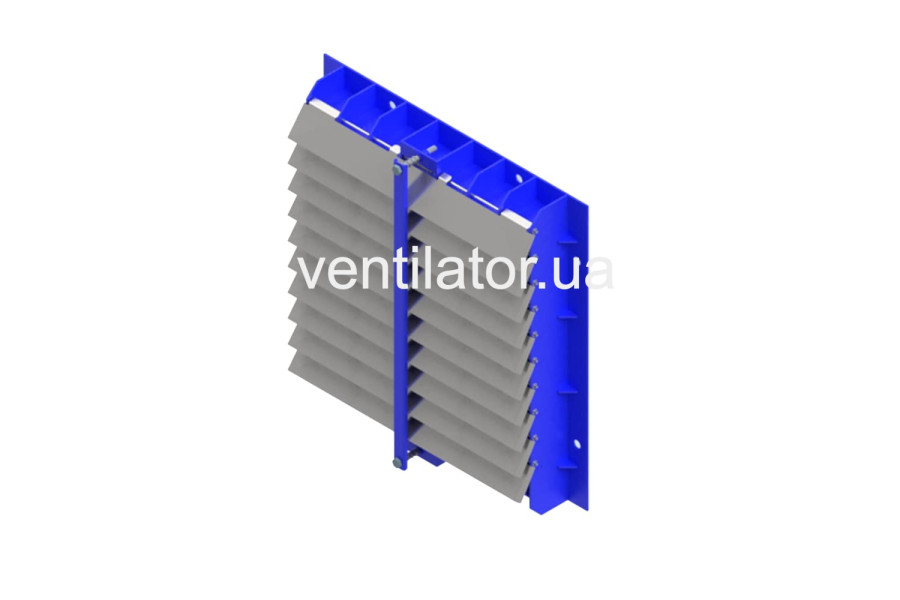

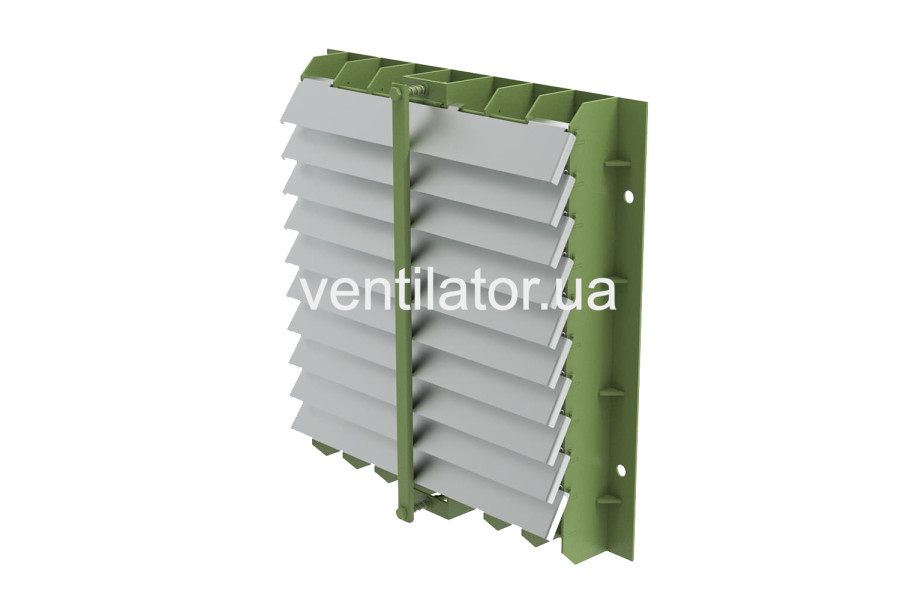

Среднегабаритная защитная секция СЗС 500х500 представляет собой раму прямоугольной формы из профильного проката с вваренными в неё рёбрами жёсткости, которые образуют ячейки. Ячейки закрываются упругими лопатками (жалюзи). Под действием избыточного давления ударной волны жалюзи плотно прилегают к решётке, препятствуя тем самым проникновению ударной волны в вентиляционную систему. После спада избыточного давления они под воздействием пружин возвращаются в исходное положение. Угол наклона жалюзийных пластин к плоскости решётки может регулироваться в пределах от 0 до 45 градусов и устанавливаться подъёмом-опусканием подвижной рамки (3) с помощью регулировочных винтов.

1 – Рама; 2 – Жалюзи; 3 – Подвижная рамка; 4 – Регулировочный винт
